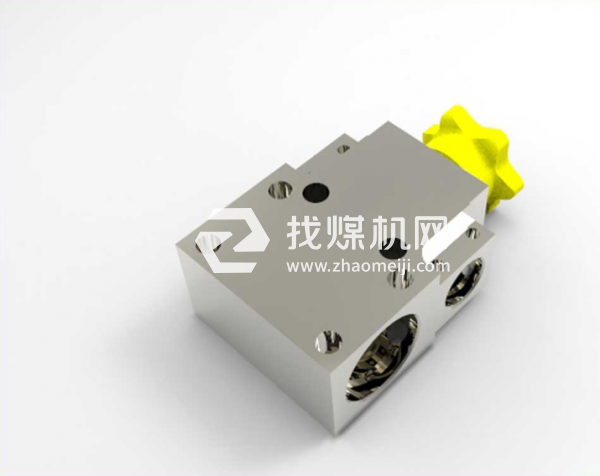

产品名称：高压先导截止阀
商品编码：
库存：个

型号：
GYJF2 19/31.5D GYJF2 19/B40

材质：
碳钢

产品描述

工作压力:31.5MPa

公称流量:200-400L/min

接口通径:快速接口

主要特征:手动先导、阀垫平面密封、密封可靠、适用范围:一般用于控制液压支架总进液管路的通断。

一、高压先导截止阀用途：

高压先导截止阀用于主管系统，支管路系统发生故障或检修时，需切断高压液流的某工作面的主管路及支管路，而使其他主管路至泵间管路系统仍可正常工作　　

二、高压先导截止阀执行标准：

MT419-1995《液压支架用阀》　　

三、高压先导截止阀储存：

　　①高压先导截止阀储存时应排除净腔内液体，清洗干净，且涂低凝5号防锈液压油　　

②同时将进，回液口堵上塑料塞，并放置于清洁于干燥处保存　

四、高压先导截止阀工作原理：

先导式高压截止阀结构，它是把先导阀套装于主阀芯中，回位弹簧既通过弹簧座、导套、档环对先导阀芯产生迫紧压力，又通过先导阀芯给主阀芯产生迫紧压力。开启时，作用于先导阀芯的操纵力，先打开先导阀芯，当到达设计开启行程后，通过档环、导套、弹簧档圈作用于主阀芯实现开启。由于结构简单，采用串联套装结构，零部件少，因此，该结构体积小，重量轻，开启操纵力小，流量线性好。

五、高压先导截止阀一般故障处理办法：

	故障现象	可能原因	处理方法
截止阀	截止阀关不上，严重漏液	1、阀座损坏 2、密封面有伤 3、先导阀不起作用 4、其它密封件损坏	更换
	截止阀打不开	1、平衡孔堵塞、未钻透 2、螺纹冲击变形研死 3、零件同心度较差	更换
	高压先导截止阀释放孔断续岀液	高压先导截止阀启闭瞬间，先导阀压力释放，残留余液	此为正常现象
