产品名称：掘进机推进油缸
商品编码：
库存：根

型号：
CB0103B

产品描述

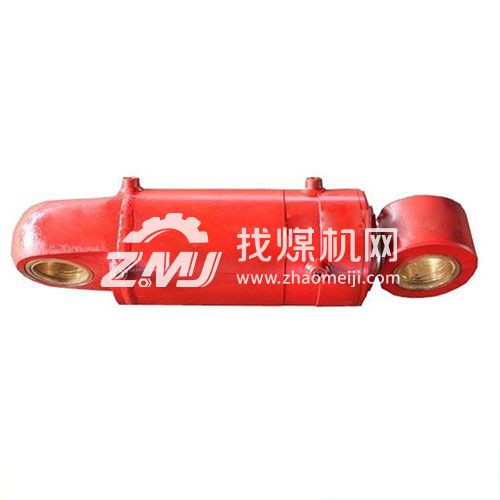

　　一种抗冲击掘进机推进油缸，包括缸体、活塞杆、活塞和缸盖，活塞杆的伸出端处具有杆端耳环，活塞杆伸入缸体的端部具有伸出活塞外端面的尾部凸台。本实用新型在活塞杆设有尾部凸台，超出活塞底面，当活塞完全缩回时，活塞不再会撞击缸底，杆端耳环通过活塞杆传导的扭力转化为活塞杆尾端与缸底的撞击和挤压，对活塞的紧固没有直接影响;当活塞杆完全伸出时，油缸中增加的限位隔套分散了活塞与缸盖的撞击和挤压，对活塞的紧固影响降低;另外在活塞与活塞杆之间增加的活塞防转键也阻止了活塞转动，不会给活塞紧固螺栓增加额外的剪切力;在各种极为恶劣的冲击载荷使用条件下，提高可靠性，有利于延长油缸的使用寿命。

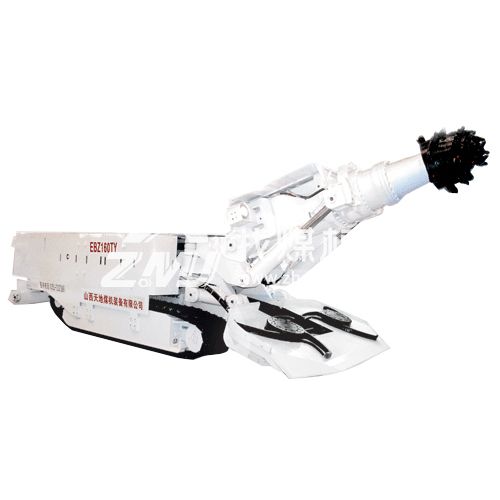

　　EBZ160型掘进机：该机型荣获2007中国煤炭工业协会科学技术进步二等奖

　　该机是我国第一台采用变量液压系统的悬臂式掘进机，也是目前国内唯一采用恒功率双速截割技术的悬臂式掘进机，主要是为煤矿综采工作面采准巷道掘进服务的机械设备，适用于半煤岩巷道的掘进，也适用于条件类似的其它矿山及工程巷道的掘进。

　　技术特点:

　　1.该机首次采用恒功率双速截割技术，高低速可方便切换，截割效率高

　　2.液压系统采用了带负载敏感控制的恒功率变量泵及比例多路换向阀等新元部件，使液压系统效率大幅提高;

　　3.首次将我国掘进机的工作压力由16MPa提高到23MPa，并能可靠运行，在系统功率基本不变的前提下，有效的提高了液压系统的过载能力，大幅提高了掘进机的整机性能;

　　4.实现了行走0～15m/min的无级调速，行走速度可随负变化而自动调节，从而实现了掘进机

　　的钻进牵引力随负载的同步变化，同时也大幅提高了机器的调动效率

　　5.电控箱采用快开门设计，并具备齐全的保护和故障诊断;

　　6.电气系统配有5.7寸大屏幕汉显显示屏，对掘进机关键零部件实时监控;

　　7.该机有标准型和低矮型两种不同配置供选择。

EBZ160型掘进机主要技术参数：

序号	名称	技术指标
1	型号	EBZ160 型掘进机
2	可经济切割硬度(MPa）	≤80
3	适应断面(m²)	9-21
4	工作电压(V)	1140
5	总功率(kW)	250
6	切割电机功率(kW)	160(双速)
7	行走速度(m/min )	0-15
8	机重(t）	52
9	外形尺寸(长x宽x高）	9.8 x2.55 x 1.7
10	适合坡度	±16°
11	龙门高(mm)	400
12	液压系统功率(KW)	90
13	地隙(mm)	250
14	铲板宽度(m)	3
15	装载形式	等摩擦角三爪星轮
16	接地比压(MPa）	0.14
