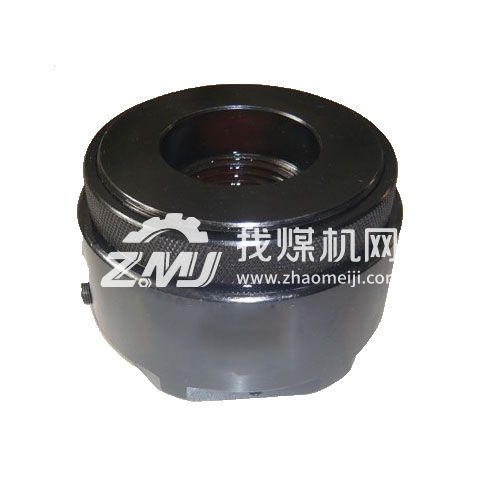

采煤机液压螺母全规格型号 M24-64 Φ62-125

价格: 元/个
浏览次数 2462
  • 发 货 地: 山西太原市小店区
  • 收藏
- + (个)
营业执照
所在地区:山西太原市小店区
服务电话:400-678-5280
  • 商品介绍
  • 购买须知
产品参数
  • 产品名称:液压螺母
  • 商品编码:
  • 库存:
产品描述

  液压螺母或螺栓是一种新型紧固件。普通螺母的锁紧是靠转动扳手产生扭矩来锁紧的,因此90%以上的力量浪费在克服摩擦力上,而作用在螺栓上的预紧力很小,特别对于大直径高强度螺栓,在受人力工具和场地等因素的影响时,预紧力根本在锁紧达不到设计要求,容易造成螺母的松动。液压螺母的锁紧与普通螺母不同,液压螺母在锁紧工程中,是靠液压力直接作用于螺母而产生超高压预紧力,即使在振动工况条件下,部件连接也不会松动。

  液压螺母是靠高预紧力对连接螺栓进行拔长后的锁紧,因此必须使用10.9级及以上的高强度螺栓。

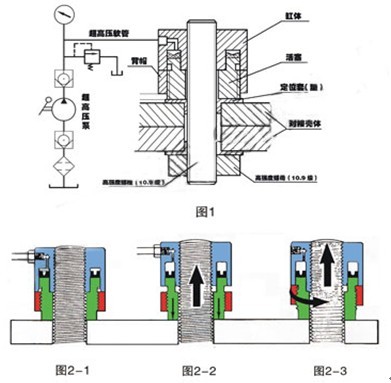

  液压螺母的安装方式及加压示意图(见图1)。超高压液压加载借助于超高压手动泵,通过超高压手动泵超高压软管对液压螺母缸体注入高压油,使螺栓伸长,背帽与油缸之间产生一个间隙(图2-2),转动背帽使其紧靠缸体(图2-3),然后拧紧背帽,即去液压力。由于螺栓不能回缩,因此可非常省力地对联接螺栓施加相当高的预紧力。

液压螺母安装示意图

  液压螺母的操作系统主要由超高压手动油泵、高压软管总成(包括快速接头)及液压螺母和高强度螺柱等四部份组成。

  1.超高压手动泵

  超高压手动泵是提供液压螺母高压油的动力设备,主要由柱塞泵、储油箱、超高压压力表、高压卸载阀、油过滤器等组成。

  2.高压软管总成

  它是由超高压软管、过滤接头、快速接头组成。

  3.液压螺母与超高压软管连接

  液压螺母与超高压软管连接是通过快速接头,实现快速连接,达到操作和搬运方便。

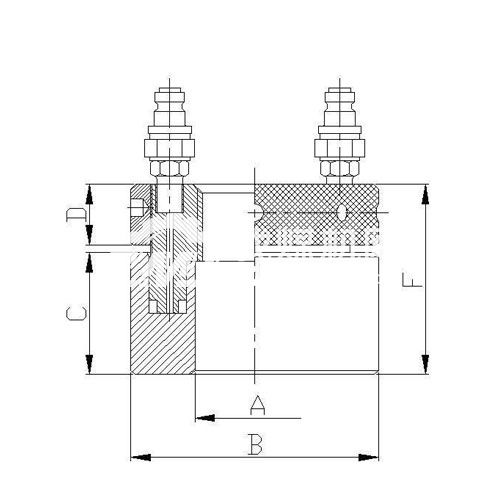

       液压螺母型号参数:


型      号



外形尺寸

(直径×高度)

行   程

(㎜)

M24×2

Φ62×50

5

M27×2

Φ68×50

5.5

M30×3.5

Φ68×50

5.5

30×3.5(反装)

Φ68×50

5.5

M36×3

Φ82.5×64.5

14

M36×3(反装)

Φ82.5×64.5

14

M36×4

Φ82.5×64.5

14

M42×3

Φ84×61

10

M48×3

Φ106×67.5

14

M52×3

Φ106×67.5

14

M56×3

Φ125×82

14

M64×4

Φ125×110

14


产品用途

液压螺母特别适合在煤矿井下狭窄空间,对采煤机、倔进机等煤矿设备进行部件连接紧固,也可用与冶金、化工及工程机械上。
