BZF200
碳钢

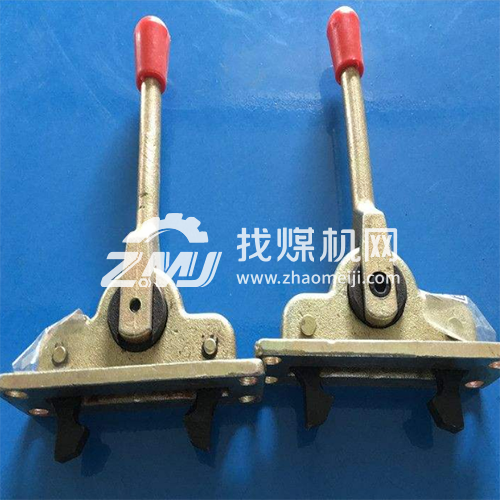

操纵机构也叫操纵手柄,是液压支架操纵阀上面的手柄.操作机构就是由手柄压块来压阀的顶杆,使其打开阀芯让液体顺利流通,来完成各种液压支架立柱千斤顶的伸缩动作方向,实现所需的功能。
操纵机构组成:
操纵机构由手柄、压块、手柄销轴,垫圈,开口销等部件组成
操纵机构型号有:
ZCF4.0103操纵机构,ZHY16-14、ZHY16.01(KJ13)、ZCF4.0103、ZHY16-14X、ZHY16.01(KJ13)等多种型号
技术性能:
1、工作压力:15-31.5MPa
2、注液时手把力:157N
3、工作介质:含1%-2%M10的乳化液
4、工作原理
煤矿采煤用液压支架的操纵阀,通过将阀芯组件中的阀芯置于阀套中心部位的孔中,阀左端用固定堵压紧阀座,右端通过阀芯外圆上的台肩靠在阀套中空的台肩上,使其阀芯为整阀芯(组件)结构,可以单独组装好后整体装入阀孔或拿出,使装配工艺更为简单,井下维修更加方便。在保持和同类型阀相同的外形尺寸下,通过结构设计增大了阀内各处过液面积,提高了过液能力。阀内回液口与工作口相邻,有效地降低了回液阻力,提高了液压系统的工作效率。执行标准:MT419-1995《液压支架用阀》 。
5、故障分析及排除
6、储存
①操纵阀储存时应排除净腔内液体,清洗干净,且涂低凝5号防锈液压油
②同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保存.

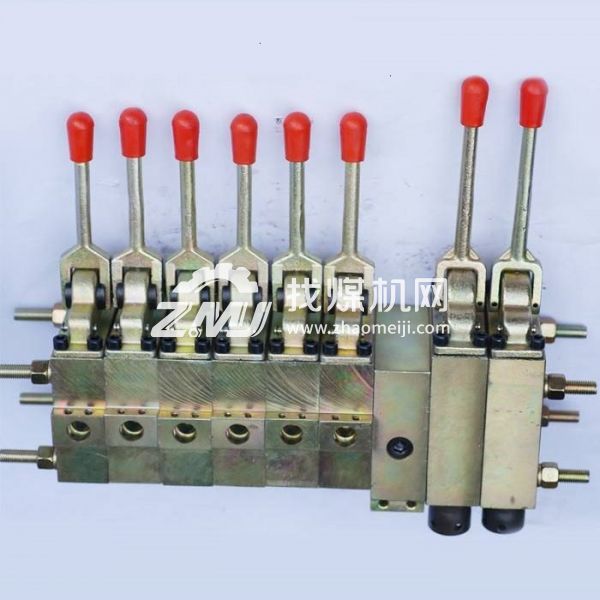

煤矿采煤用液压支架的操纵阀
