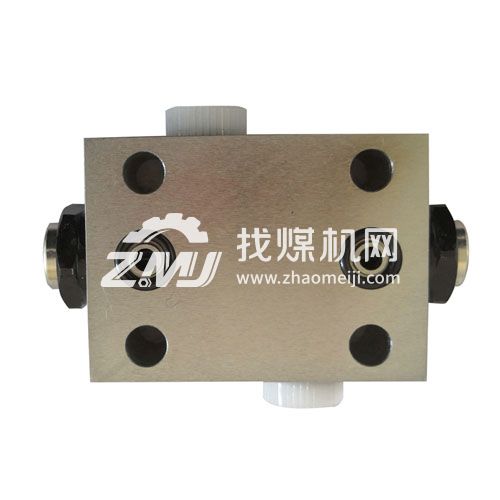

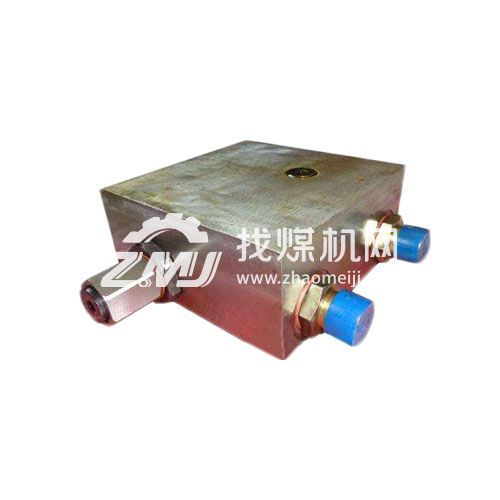

SM60PJ1-040302A
采煤机液压锁是采煤机液压系统的重要工作机构之一。采煤机液压锁用螺钉联接在调高液压缸上,布置在调高液压缸与换向阀之间。是一个集成多功能阀,既具有单向阀的功能,又有安全阀的作用。它的结构是否合理,性能是否稳定、可靠,直接关系到采煤机摇臂能否正常调高和定位割煤。
液压锁的结构
采煤机液压锁的结构如附图所示。液压锁主要由阀心和阀体组成。
液压锁的原理
采煤机液压锁主要用于采煤机。调高液压缸需要长时间地保持在一个固定长度,使采煤机摇臂长时间处于一个固定位置,以便采煤机滚筒长时间处于一个固定高度进行割煤和装煤。因此,需要采煤机液压锁锁住调高液压缸进、出油口,可靠密封,采煤机调高液压缸不发生缓慢伸缩。液压系统压力油经管路液压元件至液压锁P口和O口,P口高压油一面推动左侧阀心的单向阀(球阀)开启,同时推动右侧阀心的内阀套开启,推动调高液压缸伸长,实现摇臂调高。同样,摇臂下降过程与摇臂调高过程原理相同。当P口和O口都不进油时,则左侧和右侧阀心的单向阀(球阀)闭锁,可靠密封,锁住调高液压缸进、出油口,实现调高液压缸长时间的保持在一个固定长度的作用。
液压锁的参数
液压锁单向阀的调定压力为0.8MPa,液压锁的开启压力为1.5MPa,液压锁的正常工作压力为7~18MPa,液压锁的安全阀调定压力为23MPa采煤机液压锁的高压保护作用是通过阀心的调压螺母对大弹簧初始长度的调定来控制的。阀心内阀套与外阀套之间形成一个环形带,环形带面积是一个16.5mm2的圆面积和一个16mm2圆面积的面积差,该腔与A腔(或B腔)相通,当A腔压力超过23MPa时,A腔高压油通过该环形带面积对阀心内阀套形成一个推力F。
该推力F的大小为:
F=0.25×3.1416×(16.52-162)×23=293.5N
该推力F克服大弹簧的弹簧力推动阀心的内阀套开启,使P口与A口相通;同时,O口压力油通过O口与B口的压力差打开另侧向阀,使B口与O口相通;这样,A腔高压油泄压回到P口,O口压力油补进B腔,液压缸缩短,采煤机截割阻力下降;当A腔压力小于23Ma时,液压锁重新锁住调高液压缸,采煤机正常工作。反之,当B腔压力超过23MPa时,B腔高压油通过该环形带面积对阀心内阀套形成一个推力F
该推力F克服大弹簧的弹簧力推动阀心的内阀套开启,使O口与B口相通;同时,P口压力油通过P口与A口的压力差打开另侧单向阀,使A口与P口相通这样,B腔高压油泄压回到O口P口压力油补进A腔,液压缸伸长,采煤机截割阻力下降;当B腔压力小于23MPa时,液压锁重新锁住调高液压缸,采煤机正常工作。通过以上过程,实现了采煤机液压锁的高压保护作用。
液压锁的性能
为了使调高液压缸的伸、缩过程平稳、可靠,减少冲击,对采煤机液压锁设置了阻尼。采煤机液压锁通过阀心固定套对阀心内阀套的限制使阀心内阀套的最大行程为2.6mm。这样,阀心内阀套与阀心外阀套的最大开口最受到限制,过流断面同样受到限制,使调高液压缸的进、出油口油量稳定,没有冲击、脉动,对调高液压缸等液压元件起到了保护作用。
液压锁用于工程机械、起重机械的支腿回路和压力机自锁及矿山井下支架护壁千斤顶锁紧等液压系统中,为使工作机构在任意位置上停止后,不受外界负荷影响而窜动,所以采用液压锁组成锁紧系统。
