1 用途

矿用隔爆型低压电缆接线盒（接线盒）用于煤矿井下作为连接各种电器、仪表设备的分线、接线之用，也可作自控或通讯的信号或电源线的连接。

接线盒执行企业标准GB3836-2010、MT429-1998、Q/ZMD041－2012。

2 环境条件

——周围环境温度－5℃～40℃；

——海拔高度不超过1000m，矿井大气压（0.08～0.11）Mpa；

——周围空气相对湿度不大于95％（25℃时）；

——适用于有瓦斯和煤尘爆炸危险的环境中；

——污染等级为3级；

——安装类别为Ⅲ类；

——使用在无显著振动和冲击的场所。

3 主要技术参数

--额定电压：AC127V；

--输出电流：2A；

--交流电流额定频率：50Hz；

--工作方式：不间断工作制。

4 产品分类

4.1 型式

    矿用隔爆型“Exd I”。

4.2 产品型号

B     H      D     20  - 10 /  127 -  12  G

5 产品结构及原理

5.1 产品结构及外形尺寸

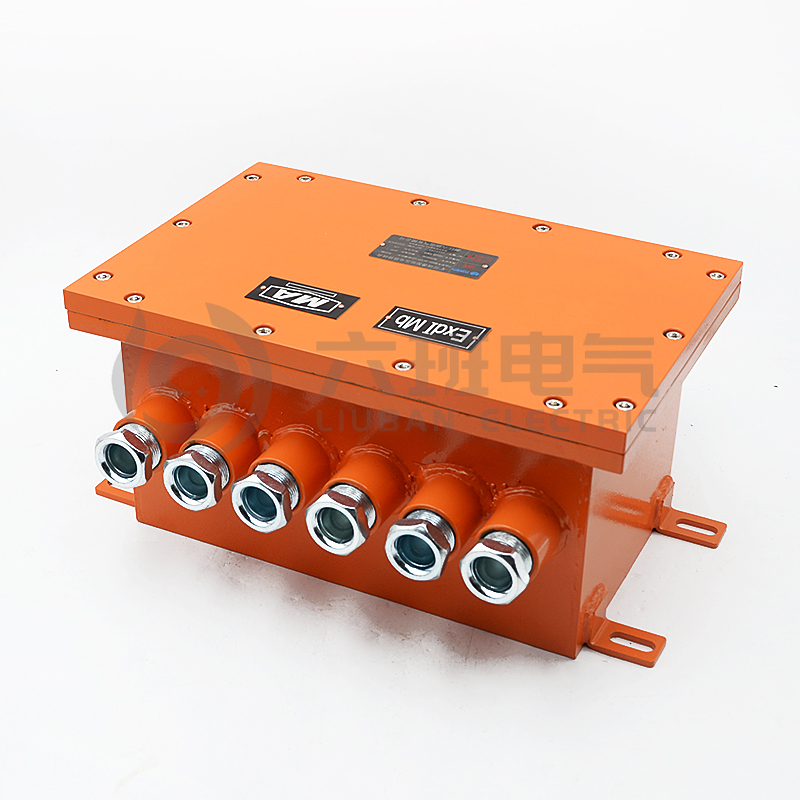

由外壳、接线端子等部分组成，其外部结构如图1所示。

图1外部结构及尺寸图

5.2 原理及功能

接线盒主要用在煤矿井下电气控制系统中，用于线缆分线、接线之用，多芯线缆从A4引入装置引入，分支线缆从A1引入装置引出。

6 安装、调试、操作及使用注意事项

6.1 安装接线

图2 接线图

6.2 注意事项

6.2.1 严禁带电开盖。

6.2.2 维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。

6.2.3 本安关联产品不得随意与其它未经联检的设备连接。

7 运输和储存

7.1 接线盒的包装采用木箱结构，必须保证在运输中无损坏，并符合水路和陆路运输的要求。

7.2 接线盒装箱时应携带下列文件：

——产品说明书；

——产品合格证；

——产品试验报告；

——装箱单。

7.3 接线盒在运输和搬运过程中应避免剧烈震动以保护电器元件不受损坏。

7.4 接线盒的存放环境为：环境温度不超过35℃，空气相对湿度不大于80%，无破坏金属和绝缘的腐蚀性气体的仓库中。

8 订货和服务

8.1 订单上需注明产品名称、型号、数量及交发货日期。

8.2 订单上需注明收发货单位、联系人、通讯地址、托运方式
