ZPD127型综采工作面智能定位喷雾除尘控制系统

2020-08-21 15:43:10 来源:互联网 浏览量:998


  ZPD127型综采工作面智能定位喷雾除尘控制系统适用于煤矿井下综采工作面,通过在采煤机、液压支架等处安装无线传感器,实时监测采煤机割煤、移架作业和放煤作业的运行位置,将采煤机割煤、移架作业和放煤作业信息实时传送至工作面电控站及地面进行网络发布,供生产调度中心和相关领导指挥决策。系统将架间自动喷雾、移架自动喷雾、放煤自动喷雾合为一体,在采煤机、移架、放煤作业的风流下方自动顺序开启/关闭数道扇形强雾进行高效降尘,无需人员干预即可实现全自动运行,解决了采煤机原喷雾装置降尘范围小、效果不理想、工作面粉尘浓度高的技术难题,降低了工人劳动强度,有效防止尘肺病危害。系统具有照明自动跟踪功能,提供全工作面高亮度照明,所配的灯均为LED灯,既省电节能,照明亮度又大大提高,极大改善工作面作业条件。

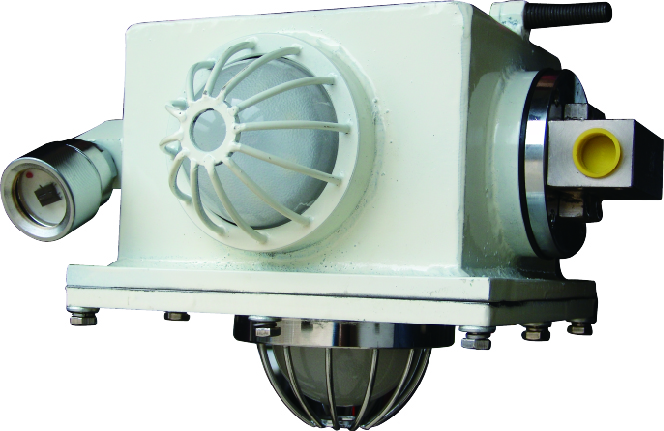

ZPD127矿用综采工作面定位喷雾装置

  与ZPD127型综采工作面智能定位喷雾除尘控制系统配套的KHY9W型矿用无线(移架/放煤)压力传感器,采用当今最先进的无线射频技术进行无线数据传输,具有非接触、阅读速度快、无磨损等特点,内置锂电池,无需敷设任何线缆,安全可靠,实用方便。

  工作电压:AC127V(75%~110%),50HZ

  功率消耗:每道装置≤50W(总功率=50W×总道数)

  定位精度:≤3米

  定位形式:红外线传感

  红外发射:额定功率≤3W,发射距离≥6米,垂直发射角≥30°,水平发射角≤20°

  操作功能:具体详见上位机中的参数设定:(根据现场实际情况设定喷雾总道数,割煤、移架、放煤作业时各自开启的道数,各自开启的相隔道数,喷雾的延时时间,通讯延时,照明方式的选择等,同时还有点喷测试功能,启动、停止功能等)

  面板显示:嵌入式一体化触摸屏

  显示内容:采煤机运行方向、采煤机当前位置、架间喷雾点道数、当前移架及移架喷雾道数、照明控制等

  喷雾形式:万向扇形喷头,可任意调节覆盖巷道全断面

  割煤喷雾区域:采煤机的风流下方,相隔距离可设定0-3道(3-18米)

  割煤喷雾量设定:可设定风流下方1-5道同时打开喷雾

  割煤喷雾延时:根据现场需要设定,一般为5-300秒

  移架喷雾区域:移架点风流下方1-3道喷雾

  移架喷雾延时:根据现场需要设定,一般为5-90S

  移架喷雾量设定:可设定风流下方1-3道同时打开喷雾

  放煤喷雾区域:放煤支架前后方1-3道喷雾

  放煤喷雾延时:根据现场需要设定,一般为5-240S

  放煤喷雾量设定:可设定放煤支架前后方1-3道同时打开喷雾

  放煤/移架压力传感器:液压触控式,无线射频信号传输,中心载波频率433MHz,最大传输距离≤12米,功耗≤45mW,传感器内置3.6V锂电池,正常工作时间9个月

  电动球阀:工作压力≤8MPa,额定转角90°,微动开关限位,正向通电开阀,反向通电关阀,到位自动断电

  系统最大喷雾道数:99道(最大400组液压支架)

  工作面照明灯:工作面的照明灯电源由主机,照明灯7W,设备灯7W

  工作面照明方式:①照明全开;② 2亮1,照明跟踪;③3亮1,照明跟踪

  系统通讯接口:RS485+光纤快速连接器,方便数据、作业信息上传

  环境温度:-20℃~+55℃

  安装地点:无剧烈碰撞、异物砸落和淋水

  系统组成:

  ZPD127型综采工作面智能定位喷雾除尘控制系统由一台FYF5矿用本安型红外发射器、一台ZPD127-Z矿用隔爆兼本安型综采工作面定位喷雾装置主控箱、若干台ZPD127-F矿用隔爆兼本安型综采工作面定位喷雾装置分控箱、若干KHY9W型移架/放煤压力传感器(无线射频传感器)、喷雾总成、GL型主过滤器、主供水管路、主阀门、支供水管路、支管路阀门及快接三通等部件组成。

  系统工作原理与实现功能:

  割煤作业时的自动喷雾除尘 ( 架间自动喷雾 )

  采煤机割煤作业时,安装于采煤机内侧的红外线定位发射器将采煤机位置信号无线发送至固定在液压支架上的分控箱的红外线接收头,主机将收到的采煤机位置信息通过通讯电缆传送至工作面定位喷雾显示控制箱,显示控制箱按预先设定的参数和功能进行计算与程序控制,根据采煤机的运行位置,在其风流下方自动顺序开启/关闭多道扇形强雾,并自动追踪采煤机的运行位置,对割煤作业产生的大量粉尘进行有效阻隔和高效除尘,实现采煤机架间喷雾智能化,使综采工作面防降尘达到高效、智能、合理的目的。

  移架作业时的自动喷雾除尘 ( 移架自动喷雾 )

  工作面移架作业时,串接在移架作业操作片阀处的无线压力传感器将降架作业信号无线发送至主机,由主机通过通讯电缆将降架信息传送至工作面定位喷雾显示控制箱,控制箱根据所移支架的位置,在其风流下方自动开启/关闭扇形强雾进行喷雾降尘,经延时后关闭当前移架除尘喷雾,实现工作面移架智能喷雾除尘。

  放煤作业时的自动喷雾除尘 ( 放煤自动喷雾 )

  工作面放煤作业时,串接在放煤作业操作片阀处的无线压力传感器将放煤作业信号无线发送至主机,由主机通过通讯电缆将放煤信息传送至工作面定位喷雾显示控制箱,控制箱根据放煤支架的位置,在其支架的前后方自动开启/关闭扇形强雾进行喷雾降尘,经延时后关闭当前喷雾,实现工作面放煤智能喷雾除尘。

  工作面智能照明

  ZPD127矿用综采工作面定位喷雾装置具有控制照明功能,每道喷雾装置内照明电源由对应的主机供应。并可追踪采煤机和移架/放煤作业运行,按照现场需要选择照明形式。

  具备工作面生产监管与作业信息系统扩展功能

  ZPD127矿用综采工作面定位喷雾装置通过扩展,能实时监测采煤机和移架/放煤作业的运行位置,将采煤机运行和移架/放煤作业信息通过通讯总线或光纤以太网传送至工作至面电控站及地面调度室,供生产调度中心和相关领导指挥决策,对于进一步提高煤矿井下精细化管理水平,优化现役综采工作面生产工艺和管理模式,确保煤矿安全高效生产将起到十分重要的作用。
