真空接触器 低压交流真空接触器

　　CKJ5-63、80、125、160、250、400、630/1140系列真空接触器(以下简称：接触器)适用于交流50Hz或60Hz、主回路额定电压1140kV、额定电流630A以下的电力网中，接通与分断及频繁启动和控制交流电动机用，并适宜与各种保护装置组成磁力启动器和防爆磁力启动器。

　　一、 真空接触器用环境条件 1. 周围空气温度不高于+40℃，不低于-25℃; 2. 海拔不超过2000米; 3. 空气相对湿度在zui湿月的月平均zui大相对湿度为 90%，月平均zui低温度为25℃，并考虑到因温度变化发生在产品表面的凝露;1. 无明显冲击和振动的场合;2. 在无爆炸危险的介质中，且介质中无足以腐蚀金属和绝缘体的气体和尘埃(包括导电尘埃);1. 无雨雪侵袭的场合。

　　二、 真空接触器主要技术参数：1. 主要技术特性：见表1;2. 主回路极数：三极;3. 控制电源为交流：36V、220V、380V、交流50Hz/60Hz可按用户需要供货;1. 控制回路方式：直流电磁系统，交流控制电源通过整流桥给供线圈工作(见图1);2. 供用户使用的辅助电路触头：80A为二常开、二常闭，125A、160A为二常开、一常闭，250A、400A为四常开、三常闭，630A为三常开、二常闭;6. 辅助触点的约定发热电流为5A;7.真空开关管外壳为陶瓷、金属结构;1. 额定工作制：间断长期工作制，反复短时工作制(额定通电持续率为40%);1. 外型及安装尺寸：见图2-6。

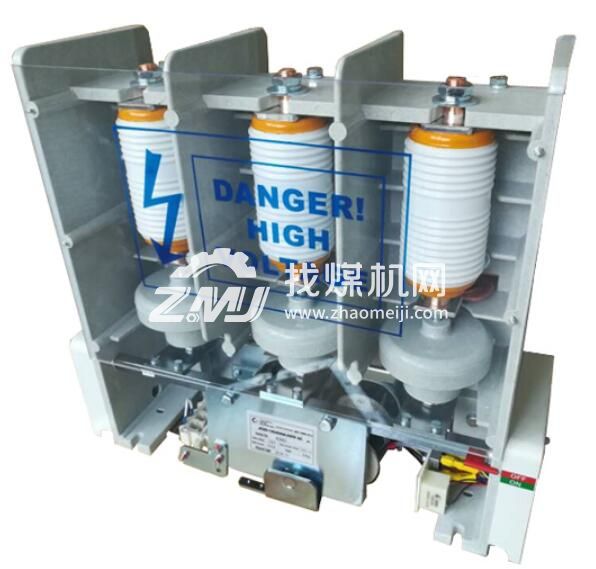

　　三、结构及工作原理： 80A、125A、160A，250A接触器由基架、(400A由铝合金底座、基座;630A由铁底板、基座)、拐臂、衔铁、电磁系统和真空开关管组件等部件组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内触头接通，电磁线圈断电后，由分闸弹簧的作用，使主回路分断。电磁线圈由启动和维持两组绕组组成，通过辅助触头切换(也可以通过控制回路延时切换)。

　　四、 安装：1. 在安装板上适合位置钻安装孔(见图2-6);2. 80A用M6、其余用M8(螺栓长度按实需要而定)并应加防松垫圈固定;3. 在进线端子上接好控制电源，并接好地线;4. 建议接触器安装时动端向上为宜。

　　五 、使用与维护1. 接触器主回路及控制回路的工作电压、电流应符合规定，以免造成损坏;2.对新更换的真空开关管，可用真空度测试仪测真空度，应在1.33×10-2 Pa以上，也可用工频耐压法检查，触头在额定开距时应能耐受10kV以上的电压;3.对使用中的接触器，其真空度应每隔半年检查一次(工频耐压法)，工频耐压应大于6kV，否则应更换。平时建议用5kV或2.5kV摇表检查，当开关管绝缘电阻小于100兆欧时，应加强监视，小于20兆欧时应立即更换新管。但应区分潮湿和其他意外引起的绝缘电阻下降，以免误判;4.凡属下列情况之一的，均应对接触器作全面的检查和调整。4.1每年一次的例行检查和清洁工作;4.2动作10万次后;4.3真空开关管损坏时。5.检查辅助触头是否接触良好。若接触不良应予以维修或更换。

　　六、 保管与运输1. 接触器应存放在空气流通，相对湿度不大于90%，室温处于-25℃～+40℃间的环境中;1. 对长期不用的接触器，必须定期检查(半年不得少于一次);3. 对在运行中的接触器，应有专人负责检查，并做详细记录;4.运输时不允许有剧烈的振动和冲击，并避免雨雪侵袭。
