GMY200/20

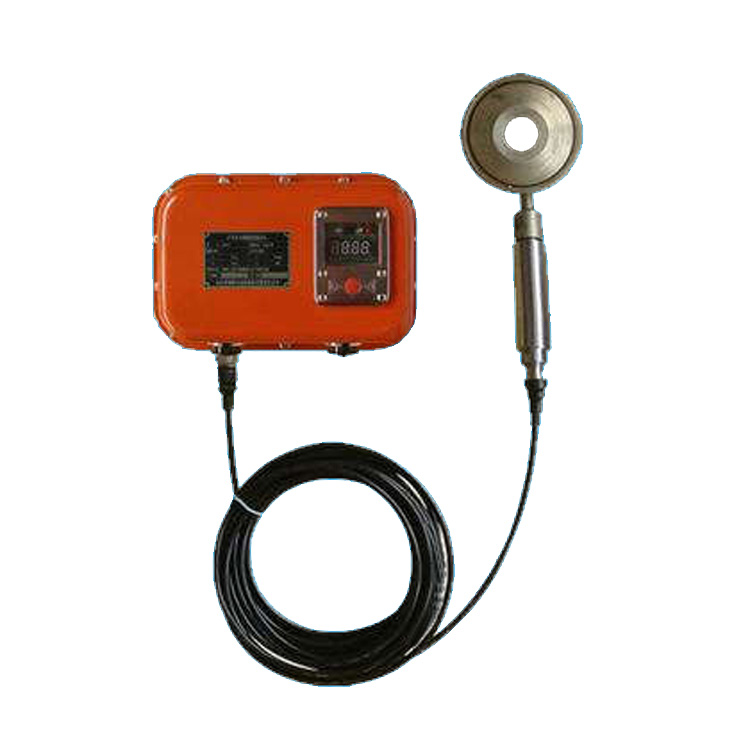

GMY200/20锚杆锚索应力传感器
用途 ：
GMY200/20 矿用本安型锚杆（索）应力传感器（以下简称传感器）对煤矿井下锚杆（索）
受力的变化情况进行自动测量、光控显示的简易监测设备。可对巷道支护、硐室、围岩应
力进行监控，是研究巷道、硐室稳定性不可缺少的监测仪器。该仪器采用 LED 数码管显示，
显示器和传感器采用分体安装，具有显示直观、读取方便、操作简单、使用寿命长等特点，
并可回收利用显示器。
主要技术参数 ：
(1) 型号说明 ：
G M Y 200/20
G--传感器 M-- 锚杆（锚索） Y--油压式 200/20--量程/最大适用直径
(2) 防爆型式
矿用本质安全型，标志“ExibIMb”。
使用环境条件
2.1 能正常工作的环境条件：
a）环境温度：0℃～40℃；
b）湿度：≤95％；
c）大气压力：80 kPa～116 kPa；
d）无显著振动和冲击的场合；
e）具有甲烷混合物及煤尘爆炸危险的煤矿井下。
2.2 能承受的贮运环境条件：
a）高温：+60℃；
b）低温：-40℃；
c）湿度：≤98％；
d）振动：50m/s2；
e）冲击：500 m/s2。
主要技术特征
3.1 电气性能
额定工作电压：碱性电池 1.5V*4
工作电流：≤ 50 mA；
3.2 测量范围与信号传输
3.2.1 测量范围：0～300KN
3.2.2 信号输出制式
a) 输出信号：RS485，主从式；
b) 传输速率：2400 bps；
c)传输信号工作电压幅值： ≤7 V。
3.3 基本误差
不超过：1.5%FS
3.4 传输距离
传感器与显示器之间的最大传输距离：500 m（采用 MHYV 电缆，分布电阻：12.8Ω/km，
分布电容：0.06μF/km，分布电感：0.8mH/km，电缆具有安标证并在有效期内）。
3.5 空气中的电气间隙和爬电距离≥2.0mm，涂层下的爬电距离≥1mm。
