低速风表 中速风表 高速风表
机械式
矿用机械风表,机械式风表(低速),CFJ-5低速风表是严格按中华人民共和国煤炭行业标准MT380-95《煤矿用风速表》的要求而设计,测量风流平均速度的仪表。用于煤矿井下平均风速的测量,也适用于建筑、气象、海洋、交通、纺织、化工、人防工程、粮食加工、空气动力学研究等其它场合的风速测量。根据机械风表的量程可分为低速风表、中速风表、高速风表,矿用机械风表。
一、矿用机械风表结构和工作原理:
翼轮是由八个叶片按照与旋转轴的垂直平面成一定角度安装组成,翼轮轴安装在两个三脚架中的刚玉轴眼中。翼轮的转动通过涡轮、涡轮轴将运动传给计数器,使指针转动指示出翼轮转动速度,翼轮转动速度与实际风速之间的关系记载于风表的曲线图标上。表头上部的两支杠杆,顶端为圆帽形的圆柱杠杆是回零闸压杆,将它轻轻压下能使长短指针立即恢复零位。另一支为离合闸,将它左右推动能使计数器与翼轴连接或分开。
矿用机械风表,机械式风表(低速),CFJ-5低速风表表参数:
参 数
CFJ-5低速风表
CFJ-10中速风表
CFJ-25高速风表
风速范围
0.3~5米/秒
0.5~10米/秒
0.8~25米/秒
起动风速
≤0.2米/秒
≤0.4米/秒
≤0.6米/秒
风表非线性
误差绝对值
≤0.10米/秒
风速范围(米/秒)
风表非线性误差的绝对值
0.4~5.0≤0.10(米/秒)5.0~10.0≤0.15(米/秒)
风表非线性误差的绝对值0.8~5.0≤0.10(米/秒)5.0~10.0≤0.15(米/秒)>10.0≤0.20(米/秒)
外形尺寸
90×39×78(mm)
执行标准
中华人民共和国煤炭行业标准MT380-95《煤矿用风速表》
三、机械式风表主要用途及使用范围:
CFJ煤矿用机械风速表时测量风流平均速度的仪表。主要用于煤矿井下平均风速的测量;也适用于建筑、气象、海洋、交通、纺织、化工、人防工程、粮食加工、空气动力学研究等其它场合的风速测量。
矿用机械风表,的使用方法:
1、根据所测地点的风速,选择合适的风表机械式风表。
2、取出风表和秒表,将风表指针和秒表回零,然后使风表迎着风流,并与风流方向垂直,风表空转30秒 后同时打开风表和秒表开关,开始测定。

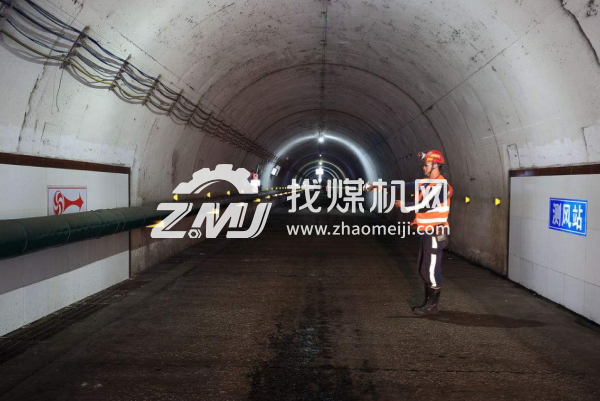

3、选用风表移动路线:可以采用折线法(六线法)、四线法、迂回八线法、12点法、标准线路法等方法。4、测风过程中,风表移动要平稳、匀速,不允许在测量过程中,为了保证在1分钟内走完全过程,而改变 风表移动速度。风表在移动时,测风员要持表姿势应采用侧身法。
4、机械式风表在一分钟时同时关闭风表、秒表开关,读出表速。在同一断面处测风不得少于3次,每次的结果误差不应超过5%。
用于煤矿井下平均风速的测量,也适用于建筑、气象、海洋、交通、纺织、化工、人防工程、粮食加工、空气动力学研究等其它场合的风速测量。
