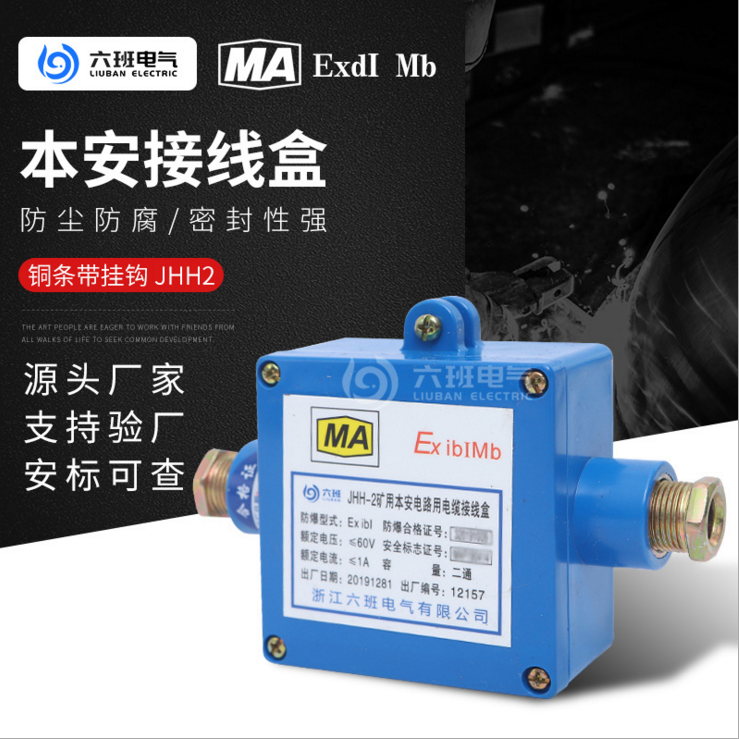

一 概述 1 JHH 系列用本安电路用接线盒（以下简称接线盒）采用 ABS 工程塑料制成，具 有耐腐蚀、防潮、长寿、连接快捷、方便等特点。只能用于检验合格的煤矿井 下监测系统、通讯等本安电路的线路连接、分支，以及电路回路小于 DC 30V/1A 的有爆炸性混合物的其它场合。 2 型号组成及意义如下： J HH - □   通路数：2、3、4……路   矿用本安型接、分线盒   矿用电缆光缆组件及连接器件  3 使用环境 a、环境温度：-20℃～+40℃   b、相对湿度：≤96%（+25℃）   c、相对压力：80kPa～110kPa  d、煤矿井下有甲烷、煤尘爆炸危险的环境。  二 结构特征 1 结构 接线盒盒体、上盖材质均为 ABS 塑料，压紧螺母材质为 Q235。 三 技术特性JHH 系列本安电路用接线盒使用说明书   第 页 2 1 电气性能： a) 接点容量：DC 30V/1A （备注：用于经防爆检验合格的本安电路中）  b) 防爆型式：矿用本质安全型。 c) 防爆标志：Ex ib I Mb  四 外形尺寸 外形尺寸：JHH2 型为 175mm×110mm×48mm；  JHH3 型为 175mm×l45mm×48mm；  JHH4 型为 175mm×l75mm×48mm；  JHH5 型为 197mm×210mm×65mm；  JHH6 型为 197mm×210mm×65mm；  JHH7 型为 240mm×210mm×65mm；  JHH8 型为 375mm×203mm×77mm；  JHH10 型为 530mm×300mm×97mm；  五 安装、使用 1 打开接线盒上盖，拧开压紧螺母，把线做好头接入接线盒的接线板上的压线端子， 要注意每路各自对准，不要交叉连接。 2 线接好后，要把上盖盖好，螺丝要均匀受力，把密封垫压平、压紧。用压紧螺母 要把线压紧，线径的粗细要和密封圈配合适当，过松或过紧须更换适当的密封圈。 3 尽量安装到异物砸碰不到的和水溅不到的地方或悬挂起来。 注意事项：只允许用于经防爆检验合格的本安电路中使用。   六 故障与排除 接线盒因受外力冲击、挤压而造成结构破坏或绝缘下降均应更换新的接线盒， 因回路电流大或压接线端子松动而造成的虚接或接触电阻增大需更换接线板或接 线盒。 七 运输、贮存、保养 1 运输 JHH 系列本安电路用接线盒使用说明书   第 页 3 包装后的接线盒,在避免雨雪淋袭的条件下，可适用于水运、陆运及空运等各种 运输方式。  2 贮存  包装后的接线盒，可在温度为-20℃～＋40℃，相对湿度不大于80％且无腐蚀性 物质、无强烈振动的室内存放一年以上。接线盒包装后，可在干燥、无腐蚀性物质、 无强烈振动的室内存放二年。  1 保养 已用过或已拆开包装的接线盒暂时不用时，应把已用过的接线盒擦干净，用 原堵板堵上，用塑料袋包裹后，装入纸箱或木箱，放入温度为-20℃～＋40℃， 相对湿度不大于 80％且无腐蚀性物质、无强烈振动的室内保存。  八 随机文件 1、产品合格证：一份；  2、使用说明书：一份（本说明书）； 3、装箱单： 一份 ； 九 质量保证 在用户遵守保管及使用规则的条件下，自发货之日起一年内因质量或包装不 善而发生损坏或不能工作的产品，制造厂负责免费修理或更换
