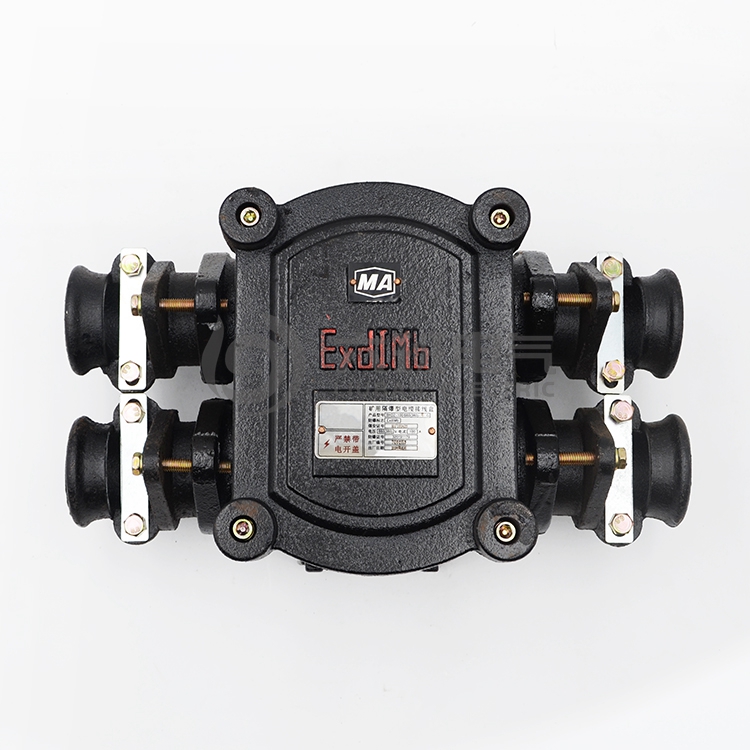

感谢您使用六班生产的 BHD2 系列矿用隔爆型电缆接线盒，本产品说明书符合 GB/T 9969-2008《工业 产品使用说明书总则》的要求。敬请在使用本产品前认真阅读，本说明书详细介绍了 BHD2 系列的使用方 法及注意事项。 一、概述 1. 产品特点： 1.1 接线盒具有结构合理，隔爆、耐湿热、密封性能好、操作简单、免维护等特点。 1.2 该接线盒外壳表面粉末静电喷涂，耐高温橡胶密封。 1.3 本接线盒采用安全设计可适用于额定电压为 1140V、660V 和 380V 的交流电缆接线场所。 2. 适用范围： 该矿用接线盒适用于具有甲烷爆炸性气体混合物的煤矿井下的电缆连接和分支用。 3. 使用环境条件：接线盒在下列环境条件下能正常工作: 3.1 周围环境温度 0℃～40℃，气压为 0.8～1.1×105 Pa; 3.2 海拔高度：2000m; 3.3 周围空气月平均相对湿度为不大于 95％（25℃）； 3.4 使用在有瓦斯和煤尘爆炸危险的煤矿井下； 3.5 在无破坏绝缘的气体或蒸汽环境中； 3.6 污染等级为 3 级。 3.7 防护等级为IP54。 3.8灰铸铁材质的接线盒严禁用于采掘工作面。 4. 型号组成及其代表意义 B H D 2 -口/口 - 口 口 外壳材质特征代号（G-钢板，T-灰铸铁） 通数：2、3、4 额定电压 V 额定电流 A 设计顺序号 低压 隔爆 接线盒 防爆型式： 矿用隔爆型 防爆标志：Ex d I Mb 5.产品执行标准 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》 GB 3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》 GB 3836.3-2010 《爆炸性环境 第 3 部分：由增安型“e”保护的设备》 MT 492-2008《煤煤矿用隔爆型低压电缆接线盒》 Q/LB 002-2019 《BHD2 系列矿用隔爆型电缆接线盒企业标准》二、产品结构特征: 1.1 可在各种恶劣环境和气候条件下使用； 1.2 接线盒、盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有接线端 子，接线柱上用压板将电缆头压接； 1.3 密封圈采用优质橡胶，耐高温、抗老化； 1.4 表面采用高科技静电喷涂技术，防腐性好，附着力强。 三、产品技术性能参数 产品型号 额定电压 (V) 额定电流 (A) 通数 (个) BHD2-25/660(380)-2T 660(380) 25 2 BHD2-25/660(380)-3T 3 BHD2-25/660(380)-4T 4 BHD2-40/660(380)-2T 40 2 BHD2-40/660(380)-3T 3 BHD2-40/660(380)-4T 4 BHD2-100/660(380)-2G 100 2 BHD2-100/660(380)-3G 3 BHD2-100/660(380)-4G 4 BHD2-200/1140(660)-2G 1140(660) 200 2 BHD2-200/1140(660)-3G 3 BHD2-200/1140(660)-4G 4 BHD2-400/1140(660)-2G 400 2 BHD2-400/1140(660)-3G 3 BHD2-400/1140(660)-4G 4 四、使用方法: 1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失； 2、接线盒严禁带电操作，必须按《煤矿安全规程》进行操作。 五、故障分析及排除故障现象 原因分析 排除方法 备注 1.电路不通 ①输入线的接线端子螺 钉松动，零线或火线脱 落； ②输出分支线的接线端 子螺钉松动，零线或火线 脱落； ①将总电源切断，打开下 盖，检查压线螺母是否松 动。如电源零线或火线脱 落，则按操作说明方法重 新安装；将总电源切断， ②将总电源切断，打开下 盖，检查压线螺母是否松 动。如输出分支端的零线 或火线脱落，则按操作说 明方法重新安装. 1.出厂时的标称电压为 接线盒可工作的最高电 压，不能超过额定电压的 使用范围，可兼容额定电 压限定以内的设备电缆 接线。 2.分去接线时，通过些接 线盒的总电流不能超过 他的额定电流， 3.严禁带电维修。 六、运输、贮存要求 6.1 运输:接线盒运输过程中不允许受剧烈机械撞击和曝晒雨淋，严防摔掷、翻滚、重压。 6.2 贮存接线盒应贮存在环境温度为 0℃～40℃。干燥、清洁及通风良好无腐蚀性介质的仓库内，应 远离火源及热源。 七、开箱及检查 本产品外包装采用纸箱包装。开箱使用前，应检查包装是否有损坏现象，开箱应检查箱附产品使用说 明书、合格证、装箱单是否齐全；装箱单所填写的内容是否与实物一致；外观是否有损伤，外观应平整、 光洁、无缺陷。如发现有问题及时与本公司联系。 八、注意事项 8.1 接线时，请注意断开主电源。 8.2 用户根据需要选择出线口数量，如果有不需要出线的出口，必须用压紧螺母将 T 字堵头压紧。 8.3 内部不接线的端子，要拧紧，不得松脱。 8.4 密封圈老化时要及时更换；配用电缆直径范围应和密封圈内径相匹配，内径见表 1。 表 1 密封圈规格 胶圈内径（mm） 电缆直径范围（mm） Φ 27×20 Φ 12 Φ 11～Φ 13 Φ 15 Φ 14～Φ 16 Φ 35×20 Φ 12 Φ 11～Φ 13 Φ 17 Φ 16～Φ 18Φ 58×30 Φ 19 Φ 18～Φ 20 Φ 27 Φ 25～Φ 28 Φ 33 Φ 31～Φ 34 Φ 84×38 Φ 23 Φ 21～Φ 24 Φ 35 Φ 33～Φ 36 Φ 42 Φ 40～Φ 43 Φ 56 Φ 54～Φ 57 Φ 127×53 Φ 63 Φ 61～Φ 64 Φ 75 Φ 73～Φ 76 Φ 82 Φ 80～Φ 83 Φ 92 Φ 90～Φ 93 九、安全警示 9.1 严禁带电打开接线盒； 9.2 缺少零件的接线盒严禁下井使用； 9.3 严禁击打、摔打接线盒； 9.4 严禁在超过额定电压的现场的使用接线盒，经过控制线的总电流应小于接线盒的额定电流。 9.5 严禁随意改变产品结构或零部件； 9.6 检修时注意保护隔爆面，检查紧固件是否损坏、密封圈是否老化，如有损坏或老化应及时更换；9.7 接线盒若出现故障，应立即上井维修，存在故障的接线盒不得下井使用； 十、售后服务及联系方式 产品自购买之日起保用 3 年，保用期内，产品正常使用时出现任何故障，由本公司负责免费维修。您可与 我司驻当地办事处联系，可拨打以下电话或发邮件询问各省办事处联系方式，我们将热忱提供优质、快捷 的服务。
