安 全 须 知

警示语：

1、严禁在危险环境中带电开盖、拆卸及维修!!

2、使用时，该产品外壳应可靠接地！

3、严禁带电移动该产品！

4、严禁有剧烈震动和冲击！

5、使用屈服应力≥450MPa的紧固件!!

6、配用电缆直径应和胶圈内径相匹配，电缆直径应在胶圈内径±1mm之内！

7、注意保护隔爆面，严禁磕碰、划伤!

使用前请认真阅读说明书

1、用途和适用范围

DLB2-36C矿用隔爆型电铃， 主要适用于具有爆炸性气体（甲院）环境的煤矿井下， 在36V供电网路中 ， 就地或远程控制其发出音响，作信号联络或警示之用 。

  2、 型号含义及基本参数

2.   1    型号含义

2.2    防爆型式： 矿用隔爆型Ex d I Mb

2.3     基本参数

型号

额定工作电压

V

额定工作电流

A

电源额定频率

Hz

工作制

DLB2-36C

36

1

50

短时

注：36V电源不是电网供电，只能短时使用，以免影响电磁起动器的正常工作。

3、环境条件

应符合MT428－2008中第4.2条的规定。

4、产品结构和工作原理

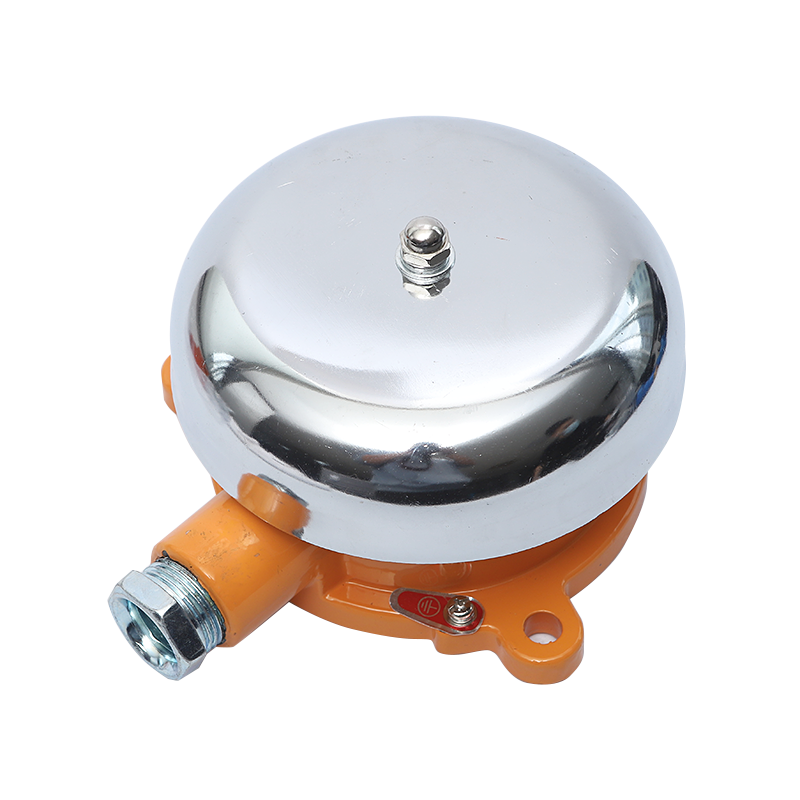

本产品由隔爆外壳、电铃与电缆引入装置、按钮、指示灯、铃碗、铃锤及电磁铁等零部件组成。

5、安全警句

5. 1 严禁在危险环境中带电开盖、拆卸及维修!!

5. 2 使用时，该产品外壳应可靠接地！

5. 3 严禁带电移动该产品！

5. 4 严禁有剧烈震动和冲击！

5. 5 使用屈服应力≥640MPa的紧固件!!

5. 6 配用电缆直径应和胶圈内径相匹配，电缆直径应在胶圈内径±1mm之内！

5. 7 注意保护隔爆面，严禁磕碰、划伤！

6、故障分析与处理

6.  1        使用前应检查电铃的额定电压与电源电压是否一致 。

打开电铃或盖板时，必须切断电源。电缆应与接线柱可靠固定，注意保持规定的电气间隙与爬电距

离。

6. 2        铃声不清脆时， 可旋转铃碗或扳动锤杆予以调节 。

6. 3        维修时严禁损伤隔爆面， 定期涂防锈油。

6.  4       密封圈老化时要及时更换；配用电缆直径范围应和密封圈内径相匹配，内径φ25~φ28。

7、运输与储存

7. 1        运输过程中包装箱不得遭受强烈的颠簸、震动、碰撞及雪、雨的侵袭          。

7. 2        产品应贮存于没有雨雪侵入、空气流通、干燥的库房中。

8、订货须知

8.  1       订货时须指明电压等级

8. 2      凡属产品制造质量问题， 本公司实行“三包 ” 。
