智能化采煤工作面自动化系统主要由液压支架电液控制系统、智能集成供液系统、综采自动化控制系统等组成，可提高煤矿综采自动化水平，改善煤矿开采安全条件，降低煤矿工人的劳动强度、提高生产效率。

　　一、液压支架电液控制系统

　　液压支架电液控制系统是对液压支架实施多功能、高效率、自动化控制的成套设备，能够有效提高液压支架的动作速度，减轻工人的劳动强度，确保生产安全。可接入煤矿信息化系统，实现井上下综采设备信息的实时共享和分析，为用户的科学生产管理和决策提供有力保障。

　　电液控换向阀：是电磁换向阀和液控换向阀的组合，具有200L/min、320L/min、500L/min等多种规格，通过电信号控制乳化液流向的电液转换装置。

　　控制器：由微处理器、存储器、型式多样的输入输出接口、通信接口等硬件和系统程序、应用程序等软件组成。通过存储并运行程序，指挥液压支架的所有动作，并监测支架的关键姿态和数据。

　　传感器：感知支架各种姿态和参数，变换成为电信号传递给控制器，以满足支架信息的处理、存储、显示和控制等要求。

　　二、智能集成供液系统

　　智能集成供液系统为煤矿用户提供一套完整的综采工作面支架液压系统供液方案，集泵站、电磁卸载、智能控制、变频控制、乳化液自动配比、多级过滤及系统运行状态记录与上传为一体，为综采工作面提供恒压、清洁、配比稳定的高质量乳化液，是煤矿综采工作面高产、高效、节能环保、长时间稳定工作的值得信赖的后备保障系统。

　　自动配液站：能够实现乳化液的自动配比和工作面乳化液浓度的自动调节，具有动态调节，浓度配比及调整精确的优点。该系统通过对CONFLOW混合器吸油部分增加电控节流阀来实现配液浓度的调节，控制机构调节精确、具有电气保护系统和机械保护结构，使用最稳定的原装进口机械式的混合器与自动化控制系统相结合，且以最经济可靠的方式实现乳化液配比的自动调节与工作面乳化液系统的浓度调节。

　　乳化液泵：该产品工作压力40MPa，公称流量630L/min，采用电控、液控双卸荷冗余系统设计且可实现自动切换;三支撑、中分人字齿传动系统，优化曲轴受力状态和提高负载能力;高耐磨陶瓷柱塞及进口盘根密封，摩擦力小、寿命高;模块化设计，便于维修，具有稳定可靠、寿命持久、高效节能及维护方便等优点。

　　三、综采工作面自动化控制系统

　　综采工作面自动化控制系统，在综采工作面单机设备自动化基础上，建立一套以监控中心为核心，工作面视频、以太网、音频、远控为基础的集中自动化控制系统。采用拟人手法，把人的视觉、听觉延伸到工作面，将工人从危险的工作面采场解放到相对安全的顺槽监控中心，实现在顺槽监控中心对液压支架、采煤机、刮板输送机、转载机、破碎机、顺槽胶带机、泵站、开关等综采设备进行远程操控，达到工作面“无人化”开采的目的。

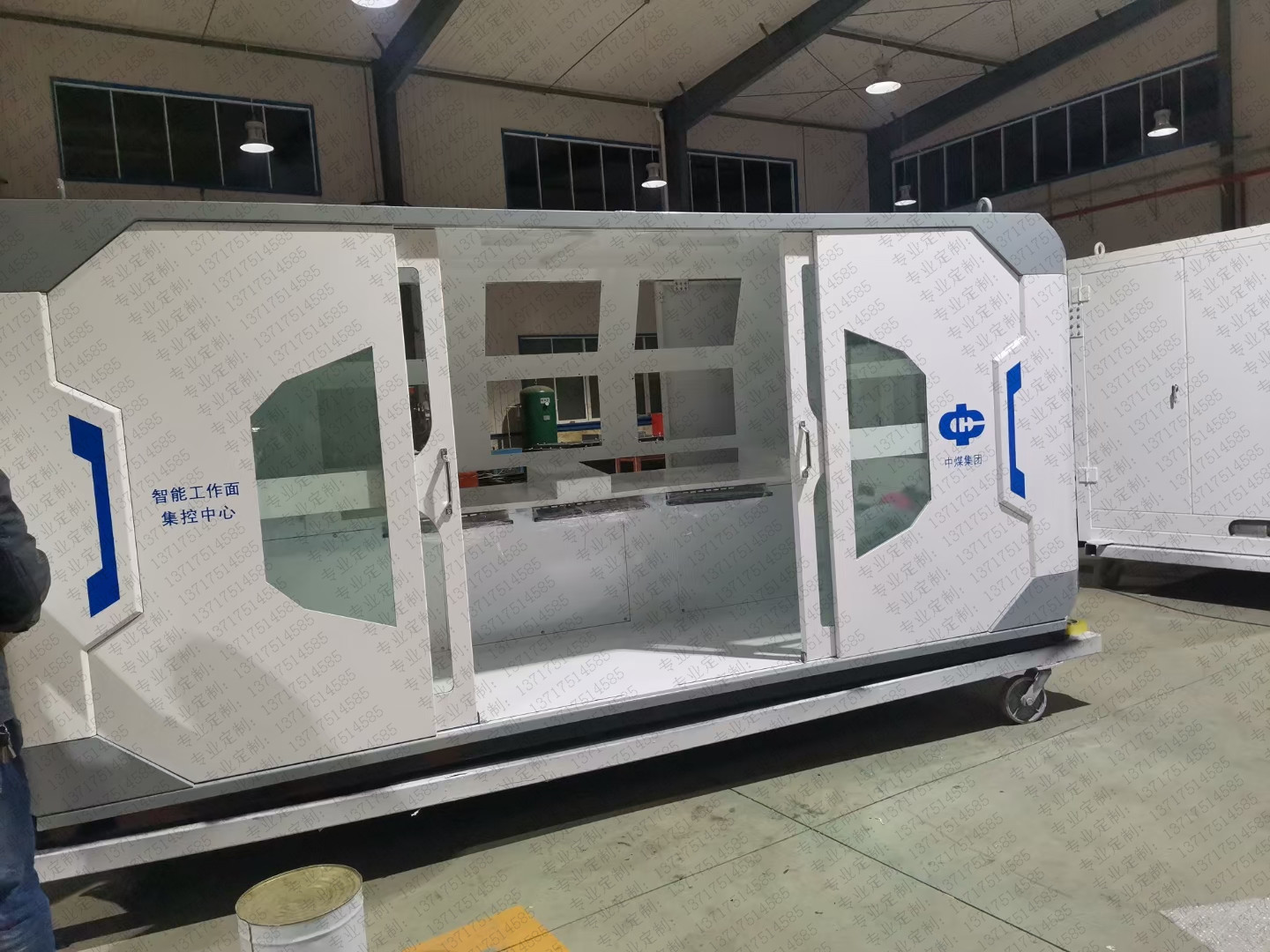

　　顺槽监控中心：由视频监视、远程控制、语音通话、安全监控等组成，是设立在顺槽对工作面综采设备进行指挥、集控和统一管理的平台。

　　地面分控中心：由视频监视、远程控制、语音通话、安全监控四部分组成，是地面调度室对工作面综采设备进行指挥、集控和统一管理的平台。
