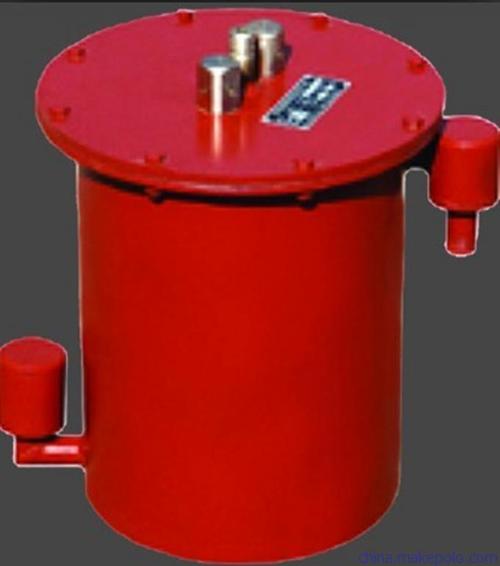

CWG-FY负压自动放水器主要由通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。
CWG-FY负压自动放水器技术指标
型号 CWG-FY
适用负压范围：0～-0.09Mpa
自动放水速度：7L/min(间歇放水)
外形尺寸(长×宽×高)： 415*330*440 mm
重 量： 约31kg
CWG-FY负压自动放水器安装使用方法
1. 自动放水器安装在管路的低洼处。
2. CWG-ZY型正压自动放水器的进水管直接与抽放管路连接(管路下部焊一节2'短节)
3. CWG-FY型负压自动放水器的安装地点管路上部焊上一个1/2'的管短节(如果是吊起来的管路，可以在管路中心线以上任何位置)，下部焊接一个1.5'的管短节
4.上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。
5.连接管可以用夹布胶管或钢管.
6.如果抽放管路内脏污较多，在管路与放水器之间要安装一个沉淀器，沉淀器由用户自备。沉淀器一个进水口(1.5')，一个出水口(3/4')，只要能将管路中的赃物沉淀下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装沉淀器。
7.放水器进水口必须低于管路底部。
8.放水器中心线要尽量铅直，与水平垂直偏差在±10°。
