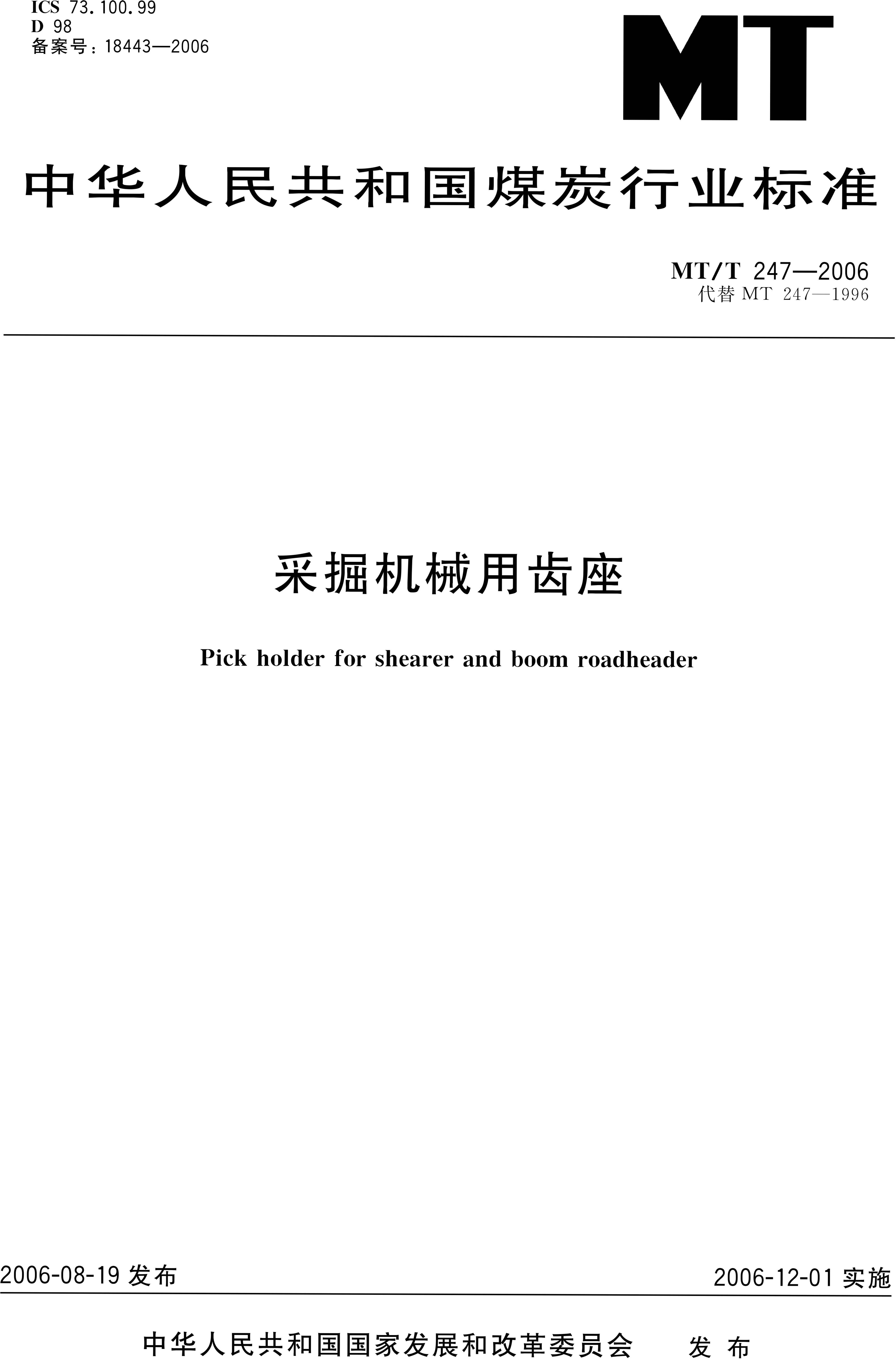

采掘机械用齿座
Pick holder for shearer and boom roadheader
2006-08-19 发布 2006-12-01 实施
中华人民共和国国家发展和改革委员会 发 布
前 言
本标准是对 MT247—1996《煤矿用齿座》的修订,本标准代替 MT247—1996。
本标准与 MT247—1996相比主要变化如下:
———修改了齿座“分类”的内容(1996年版的3.1;本版的3.1);
———修改了齿座“基本尺寸”的内容(1996年版的3.2;本版的3.2);
———增加了带齿套的锥形截齿齿座和齿套的“基本尺寸”(见3.2);
———修改了出厂检验的内容(1996年版的6.2;本版的6.2);
———修改了型式检验的内容(1996年版的6.3;本版的6.3)。 本标准由中国煤炭工业协会科技发展部提出。 本标准由煤炭行业煤矿专用设备标准化技术委员会归口。
本标准起草单位:煤炭科学研究总院上海分院、煤炭科学研究总院太原分院。 本标准主要起草人:陶峥、刘建平、吕剑梅。 本标准所代替标准的历次版本发布情况为:
———MT/T247—91;MT247—1996。
采掘机械用齿座
1 范围
本标准规定了采掘机械用齿座(以下简称齿座)的产 品分类、要 求、试 验方法、检 验规则、标 志、包 装、 运输和贮存。
本标准适用于煤矿采煤机、掘进机使用的齿座。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。 凡是注日期的引用文件,其 随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然 而,鼓 励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T229—1994 金属夏比缺口冲击试验方法(eqvISO148:1983)
GB/T230.1—2004 金属洛氏硬度试验 第 1 部分:试 验方法 (A、B、C、D、E、F、G、H、K、N、T 标 尺)(ISO6508-1:1999,MOD)
GB/T2828.1—2003 计数抽样检验程序 第 1 部分:按 接收质量限 (AQL)检 索的逐批检验抽样 计划(ISO2859-1:1999,IDT)
GB/T2829—2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB/T3077—1999 合金结构钢(neqDIN EN10083-1:1991)
GB/T5617—1985 钢的感应淬火或火焰淬火后有效硬化层深度的测定(eqvISO3754:1976)
3 产品分类
3.1 分类
和截齿分类对应,齿座分为扁形截齿齿座和锥形截齿齿座两类。扁形截齿齿座有 A、B 两种型式;锥 形截齿齿座也有 A、B 两种型式,A 型锥形截齿齿座又有带齿套和不带齿套两种。
3.2 产品型式与基本尺寸
型式和基本尺寸推荐采用图1、图2和表1~表4的规定。锥形截齿(A 型)配用的齿套 见图 3,齿 套 的基本尺寸及公差见表5。
表 1 扁形截齿齿座(A 型)基本尺寸及公差 单位为毫米
A | B | H | E | ||||
基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 |
36 | +0.25 0 | 21 | +0.33 0 | 68 | ±0.95 | 55 | 0 -0.46 |
50 | +0.25 0 | 30 | +0.33 0 | 105 | ±1.10 | 90 | 0 -0.54 |
表 2 扁形截齿齿座(B 型)基本尺寸及公差 单位为毫米
A | B | H | E | E1 | E2 | D | |||||||
基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 | 基本 尺寸 | 极限 偏差 |
40 | +0.25 0 | 25 | +0.33 0 | 70 | ±0.95 | 85 | 0 -0.46 | 33.5 | +0.39 0 | 38.5 | +0.25 0 | 22 | +0.21 0 |
75 | ±0.95 | 57 | 0 -0.46 | ||||||||||
图 1 扁形截齿齿座
图 2 锥形截齿齿座
表 3 锥形截齿齿座(A 型)基本尺寸及公差 单位为毫米
D1 | D | 是否带齿套 | L | |||
基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | |
25 | +0.16 0 | 62 | — | 不带齿套 | 41 | 0 -0.5 |
25 | +0.16 0 | 62 | — | 不带齿套 | 59 | 0 -0.5 |
30 | +0.16 0 | 68 | — | 不带齿套 | 65 | 0 -0.5 |
