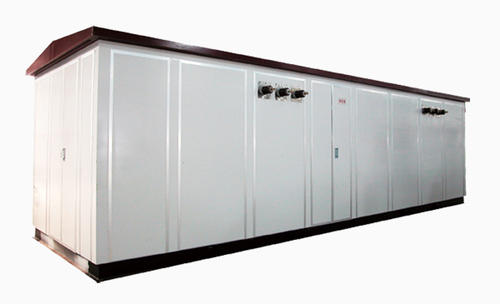

组合式变电站创造性地将高压负荷开关(终端、环网)，插入式熔断器和后备限流熔断器等高压组件，进行结构优化。完善组合，置于变压器油箱里浸入油中。低压开关设备亦小型化，这种结构上的突破，使组合式变压器体积大大减少，占地面积仅为常规产品的1/3～1/5.高压电源进线采用肘形电缆插头与高压套管集成、组合、无裸露高压带电体，产品操作安全、可靠、维护简单。
　　ZGS-12系列组合式变压器，其中变压器取消油枕，采用油加气隙体积恒定原理(等同全密封、铁芯采用三相四柱叠片结构)，具有机械强度高，电气性能好等优点，创新的设计、先进的工艺和优良的设备使变压器达到国际先进水平。
　　为满足不同低压馈出的要求，本产品分为三种类型、低压馈出回路较少的可选用标准或加强型，当馈出需要加装电容补偿时采用综合型。产品低压侧部分可以根据用户的要求进行设计。基建费用仅为国产常规产品基建费用的1/10～1/20，变压器箱体裸露在空气中，自然散热运行条件优良，因为体积小，易安装，所以可深入负荷中心，箱体采用先进防腐处理技术，产品适用于沿海、热带雨林等酸、碱、盐等雾大的地区。
　　组合式变电站使用条件：
　　1、海拔高度不超过1000米;
　　2、环境温度：+40℃～-25℃(户外式)，+40℃～-5℃(户内式)，最热月平均温度30℃，年平均温度20℃;
　　3、相对温度在25℃时空气相对湿度不超过95%,月平均不超过90%;
　　4、安装环境;安装环境应无明显污秽、无爆炸性、腐蚀性气体和粉尘，安装场所应无剧烈振动冲击;
　　5、电源电压的波型：电源电压的波形近似于正弦波：
　　6、三相电源电压对称：对于三相组合式变压器，其三相电源电压应大致对称：
　　7、本产品超出本条件的规定时用户可与本单位协商。
　　组合式变电站技术参数
额定
电压组合
联结组
空载
空载
阻抗
负载
噪声
容量
高压
高压分接范围
低压
标号
电流
损耗
电压
损耗
水平
（KVA）
（KV）
（%）
（KV）

（%）
（KW）
（%）
（KW）
（dB）
200
10
6
±2X2.5
或±5
0.4
Dyn11
1.3
0.48
4
2.60
≤ 51
250
1.2
0.56
3.05
315
1.1
0.67
3.65
≤ 53
400
1.0
0.80
4.30
500
1.0
0.96
5.15
≤ 54
630
0.9
1.20
4.5
6.20
800
0.8
1.40
7.50
≤ 57
1000
0.7
1.70
10.3
