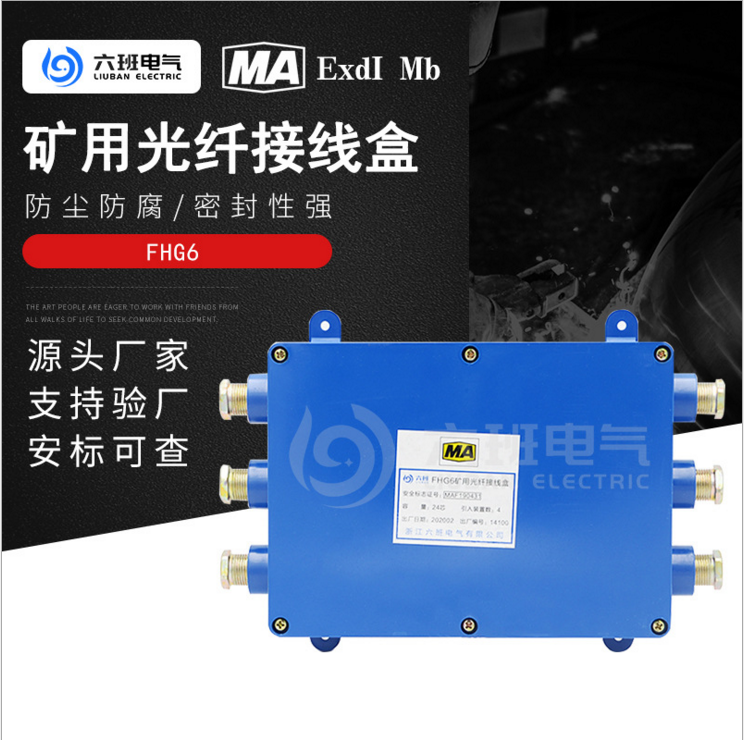

、概述 1、范围 本标准规定了 FHG 系列矿用光纤接线盒（以下简称：接线盒）的产品分类、技术要求、试验方法、 检验规则、标志。 本标准适用于 FHG4、FHG6 接线盒，该接线盒主要用于煤矿井下连接传输信号的光纤接线，以延 续光信号的传输。 2、产品特点； 1）接线盒体积小，重量轻，便于携带，安装方便； 2）防护性能高，可在具有轻微振动和滴水的环境中使用； 3）属于完全的本质安全型电气设备，使用安全。 3、型号含义 4、使用环境条件； a.环境温度：0℃～+40℃ b.相对湿度：≤95%RH（25℃） c.大气压力：80～110kPa d.贮存温度：-40℃～+60℃ e.适宜在空气含有爆炸性气体混合物、无滴水、无强烈振动的场所使用。 5、防爆类型：矿用本质安全型，防爆标志为：“Ex ib I Mb”。 二、结构特征 1.紧固件应有防止自动松脱的措施。 2.金属零部件必须进行防锈、防蚀处理。 三、主要技术参数  型号 光缆进出通道 （ 个 ） 光纤接线芯数 （ 条 ） 外形尺寸 （ mm ） 重量 （ kg ） FHG4 4 12 292×170×77 1.4 FHG6 6 24 292×170×77 1.5- 3 - 四、使用 1、接线盒为多个喇叭嘴，可任选一个作为输入电缆进线嘴，其它两个作为输出电缆进线嘴，一般使用 四芯电缆。 2、连接电缆芯线时，对电缆每根芯线传输信号的类别（电源＋、电源－、信号＋、接零端）必须分别 对应，不得接错。 3、电缆进入喇叭嘴时必须装入密封圈、垫圈，电缆芯线连接可靠后，必须扭动喇叭嘴，挤压密封圈， 压紧电缆橡套。 4、本接线盒喇叭嘴必须使用矿用阻燃橡套信号传输电缆。 五、维护与保养 1、应经常打扫接线盒表面的灰尘和污物。 2、使用中应避免对接线盒的强列冲击和碰撞。  六、 运输、贮存  1 接线盒包装适用于汽车、火车、轮船等运输工具。 2 接线盒应放于干燥、清洁、无腐蚀性气体的房间中。 3 贮存温度为：-40～＋60℃。 七、开箱及检查  用户收到本接线盒后应由专人进行开箱检查，首先检查包装箱是否完好，然后打开包装箱，按装箱 单清点技术文件和配套产品及配件是否齐全，并应进行登记，若有不符应按规定程序及时办理有关补货、 索赔等手续。 验货完毕,若有质量问题,应及时与供货单位联系。 八、售后服务 1 在用户遵守产品的保管、安装、使用和运输规定的情况下，自发货之日起，一年内因产品制造质量 问题而发生损坏、不能工作，我公司无偿为用户更换零部件和维修本产品。 2 终生提供零配件和产品维修服务。 3 免费提供技术咨询和技术培训。 4 高素质的服务队伍，坚持售前、售中、售后“三服务原则”。售后服务热线 24 小时值守， 8 小时回 复用户，热线电话：023-67947888 九、成套性  1 接线盒 1 个 2 说明书 1 份 3 装箱单 1 份 4 合格证 1 份 十、接线盒资质证编号 1）安全标志编号： 2）防爆合格证编号： 公司名称：浙江六班电气有限公司  公司地址：浙江省温州市乐清市柳市镇捷达路 332-356 号 联系电话：0577-62685577 邮政编码：325600
