用途及适用环境

主要用途：用于煤矿井下或其他有爆炸危险的矿山环境中，对现场环境进行实时视频采集和监控，帮助管理人员实时掌握井下作业情况，及时发现安全隐患，**矿工的生命安全和生产的正常进行。

适用环境：适用于含有瓦斯、煤尘等爆炸混合物的环境，以及存在无显着振动和冲击、无破坏绝缘的腐蚀性气体的场所。部分型号也可应用到地面非爆炸危险场所。

工作原理：利用摄像机的感光器件将图像信息转化为电信号，经过处理、编码后，通过传输线路以普通视频电信号、视频光信号、以太网电信号或以太网光信号等方式输出给显示器或监控中心进行显示。

结构设计

防爆外壳：通常采用全不锈钢等坚固材料制成，能有效防止设备内部产生的电火花、高温等引燃外部爆炸性气体混合物。外壳的设计符合相关防爆标准，如 GB 3836.1-2010、GB 3836.2-2010 等。

机芯：一般由电源板、光电板、网络编码器、摄像机、级联网络收发器等组成，负责完成图像采集、信号处理、编码和传输等功能。

视窗：采用特殊的防爆平板玻璃制作，在保证坚固耐用的同时，能够确保画质的清晰，使摄像仪可以清晰地拍摄到外部场景.

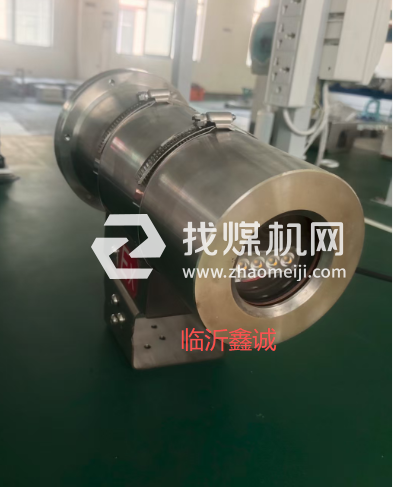

矿用隔爆型摄像仪，800万像素，定焦性能特点

性能特点

防爆性能可靠：符合严格的防爆标准，具有 “ExdⅠMb” 等防爆标志，能在爆炸性危险环境中安全稳定运行14。

图像质量高：配备高像素的 CCD 或 CMOS 成像器件，如 800 万像素等，可提供清晰、细腻的图像，水平清晰度可达 500TVL 及以上，灰度鉴别等级较高，能准确还原现场画面。

适应多种环境：可在低照度环境下正常工作，部分产品较低照度可达 0.1Lux 甚至更低，能在矿井内黑暗环境中看清实物。同时，具备防水、防尘、防腐蚀、耐高温等特性，适应矿井下复杂恶劣的自然环境。

传输功能多样：一般具有 BNC 视频接口、以太网电口、以太网百兆光口等多种信号传输方式，可根据实际需求选择，支持 TCP/IP 协议电信号传输或光信号传输，光信号传输较大传输距离可达 20km 甚至更远。

功能丰富实用：部分摄像仪具有电子围栏功能、智能资源模式切换功能，如人脸抓拍、道路监控、人数统计、热度图等，还支持断网续传、三级用户权限管理、IP 地址过滤等功能，可满足不同用户的多样化需求。

矿用隔爆型摄像仪，800万像素，定焦技术参数

1. 主要技术指标

1.1 额定工作电压：AC127V。

输入视在功率：≤30VA

1.2 主要技术参数：

a）水平亮度分解力：≥400线；

b）垂直亮度分解力：≥400线

c）亮度鉴别等级：≥7级；

d）较低照度：0.5Lux；

1.3以太网光信号

a) 接口数量：2路；

b) 传输方式：1310nm单模光纤；

c) 传输速率：1000Mbps；

d) 较大发射功率：(-15～0)dBm；

e) 接收灵敏度：-25dBm；

f) 较大传输距离：10km(使用MGTSV矿用单模光缆，衰减系数0.5dB/km)

1.4 以太网电信号（非本安）

a) 接口数量：3路；

b) 传输方式：TCP/IP协议；

c) 传输速率：10/100Mbps自适应；

d) 信号工作电压峰峰值：≤5V；

e) 较大传输距离：10m（使用MHSYVP煤矿用电缆，芯线截面积0.5mm2）

矿用隔爆型摄像仪，800万像素，定焦使用说明

矿用隔爆型摄像仪是煤矿等爆炸性危险环境中的关键监控设备，正确使用可确保其安全稳定运行。以下是其使用说明，涵盖安装、操作、维护等核心内容：

一、使用前准备

环境检查

确认使用场所符合设备防爆等级要求（如 ExdⅠMb 适用于煤矿井下，含瓦斯、煤尘等爆炸性混合物环境），避免在**出设备适应范围的场景（如强振动、腐蚀性气体浓度**标的区域）使用。

检查安装位置的温度（通常设备工作温度为 - 20℃~+60℃）、湿度（≤95% RH，无凝结）是否符合设备参数要求。

设备检查

开箱后检查设备外观：防爆外壳有无变形、裂纹，视窗玻璃是否完好，连接线缆是否破损，接口是否松动。

核对设备型号、防爆标志、供电电压等参数，确保与现场需求一致（如供电电压需匹配 AC127V/220V 或 DC12V）。

二、安装步骤

安装位置选择

需覆盖关键监控区域（如掘进面、运输巷道、工作面等），避免被遮挡（如煤块、设备），镜头朝向应减少逆光（可搭配红外补光型号应对低照度环境）。

安装支架需牢固固定在巷道壁或支架上，确保设备无晃动，避免因振动影响图像稳定性或损坏防爆结构。

接线操作（关键防爆环节）

断电操作：接线前必须切断现场电源，严禁带电接线，防止产生电火花引发危险。

线缆规格：使用符合防爆要求的电缆（如煤矿用阻燃电缆），线缆直径需与设备接口的密封垫圈匹配，确保密封严实。

接线腔操作：打开防爆接线腔盖（注意保存防爆面的防锈油脂，避免磕碰损伤），按接线图连接电源和信号线缆，拧紧接线端子，确保无松动、短路。

密封与紧固：接线后将线缆从密封垫圈穿出，均匀拧紧压紧螺母，确保电缆被牢固夹紧（防止拉扯导致密封失效）；盖好接线腔盖，均匀拧紧所有防爆螺栓（需使用力矩扳手，按规定力矩紧固，防止防爆面间隙**标）。

固定设备

将摄像仪主体固定在支架上，调整镜头角度至监控目标清晰，拧紧固定螺栓，确保设备在井下振动环境中不位移。

三、开机与调试

通电检查

确认接线无误后，接通电源，观察设备指示灯（如电源灯、网络灯）是否正常点亮（不同型号指示灯含义参考说明书）。

若指示灯异常（如闪烁、不亮），立即断电检查接线是否错误、电源电压是否匹配，排除故障后再试。

图像调试

连接监控中心设备（如硬盘录像机、显示器），检查图像是否清晰、无偏色、无卡顿。

若图像模糊，调整镜头焦距或光圈（部分型号支持自动对焦，手动型号需现场调节）；若存在逆光问题，可开启设备的宽动态功能（如有）。

网络配置（针对网络型）

通过设备自带的管理软件或网页端，配置 IP 地址、子网掩码、网关等参数，确保与监控网络兼容。

测试数据传输：通过 ping 命令或监控软件检查设备与监控中心的通信是否稳定，光信号传输需确认光纤链路无衰减（较大传输距离参考设备参数，通常≤20km）。

四、日常操作与注意事项

操作规范

严禁在爆炸性环境中拆卸设备外壳（如非检修状态下打开防爆腔盖），否则可能破坏防爆结构，引发安全事故。

调节镜头角度或清洁视窗时，需先确认周围环境安全，避免触碰设备带电部件。

安全注意

设备运行中若出现异常声音、异味或过热，立即断电并上报，由专业人员检修，严禁自行拆解。

避免水、煤尘直接冲击视窗，防止影响成像；若视窗有污渍，需用软布蘸清水或中性清洁剂轻轻擦拭，禁用硬物刮擦（防止损坏防爆玻璃）

五、维护与检修

定期检查（每月至少 1 次）

外观检查：防爆外壳有无损伤，螺栓是否松动，防爆面是否锈蚀（若有锈蚀，需用**工具清理并涂抹防锈油脂）。

线缆检查：电缆是否有破损、老化，接线处是否密封严实，无松动或进水。

功能检查：图像是否清晰，传输是否稳定，指示灯是否正常，红外补光（如有）是否有效。

故障处理

常见故障及排除：

无图像：检查电源是否接通、线缆是否松动、镜头是否被遮挡；

图像卡顿：检查网络带宽、光纤链路衰减，或重启设备；

防爆报警（如连接监控系统的报警功能）：立即停机检查防爆结构是否受损，联系厂家或专业维修人员处理。

检修要求

检修必须在非爆炸性环境（如地面检修车间）进行，由具备防爆电器检修资质的人员操作。

更换零部件时，必须使用原厂配件（尤其是防爆外壳、密封件、视窗玻璃等），确保替换后符合防爆标准。

六、存放与报废

设备长期不用时，需存放于干燥、通风、无腐蚀性气体的环境中，避免阳光直射和剧烈振动，定期检查防爆面防锈情况。

设备报废时，需拆除所有防爆部件，按危险废弃物处理，严禁随意丢弃或拆解后重新使用（防止防爆性能失效引发危险）。
