KTL101中继放大器

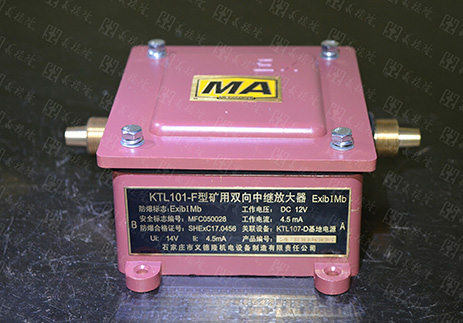

2.5  KTL101-F中继放大器（如图）

KTL101-F型双向中继放大器是漏泄通讯系统的配套设备。其作用是放大无线电射频信号，用以补偿泄漏电缆对信号传输的损耗。该放大器是在基地站（A）和移动台（B）之间两个方向上，对传输信号进行放大（A→B）（B→A）的设备。它具有动态范围宽，ALC控制和噪声低的特点。放大器分为两端口和三端口两种类型。三端口的一种是用来对泄漏电缆进行分支的。放大器具有多档衰减器，可匹配不同尺寸段电缆的传输损耗。

性能参数:

工作方式：有源双向放大。

工作频率：A→B，48.9±0.3MHz；B→A，34.9±0.3MHz。

增    益：A→B，12±1dB；B→A，10±0.5dB。

电压驻波比：≤1.5。

双向隔离度：≥12dB。

工作电压：8V－12V DC。

工作电流：4.5±1 mA。

衰 减 档：0、2、4、6、8dB。

特性阻抗：75Ω
