KTL138-J型基地台

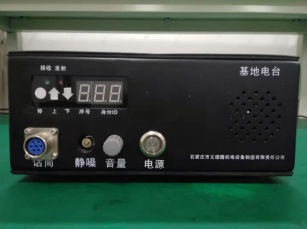

1.2.1 KTL138-J型基地台（如图）

KTL138-J矿用本安型基地台是矿用无线电漏泄通信系统中的专用设备，

适用煤矿井下，完成接收和发射无线电信号的作用，

也可作陆地移动通信控制站总调度值班人员使用，组成小型通信网.(以下简称基地台)。

基地台是漏泄通信系统的主机，设在基地站，由值班人员操纵。

可以和手持机通话，或转接两个手持机之间的通话。基地台还具有打点及急停功能。

基地台根据不同工作频段分为三个信道，用户可根据需要自行选择。

性能参数:

频率设置： I信道收信80.05MHz， 发信59.35MHz。

           II信道收信80.40MHz， 发信59.70MHz。

           Ⅲ信道收信80.75MHz， 发信60.05MHz。

 工作方式：FM调频制、异频双工或异频单工工作。

标准工作电压：DC12V±0.5V,由KDW127 18矿用浇封兼本安型直流稳压电源供给。

天线阻抗：75Ω。

耗电流：双工工作时≤400mA（收信额定功率），守候≤100mA。

发射功率：200-800mW。

音频输出功率：小于等于1W。

射频端口阻抗：75Ω。

功能介绍：

1、基地台与手持机之间可相互通话；

2、基地台具有自动中继转信功能，通过基地台转接，手持机之间可以互相通话。

3、基地台可以接收手持机发出的打点信号，并显示相应打点状态。

4、基地台可以显示打点用户的身份码，可以进行信源追溯。

5、基地台具有查询10次打点信号的功能。

6、手持机发送急停信号，基台接收后，输出急停控制信号（继电器触点通断信号）。基地台收到急停信号时，红色圆灯、黄色箭头和绿色箭头同时闪烁，基地台断电重新开机后恢复到正常状态，或者10秒后发急停信号的用户通过发停车指令恢复基地台的工作状态。

7、失电保护功能，掉电时，基地台的对外控制接口处于急停状态。

8、闭锁功能，基地台接收手机不同的打点信号，输出相应的无源通断触点，可以与无极绳绞车电控装置对应的接口相连，可以作为闭锁控制信号，控制绞车的运行状态。
