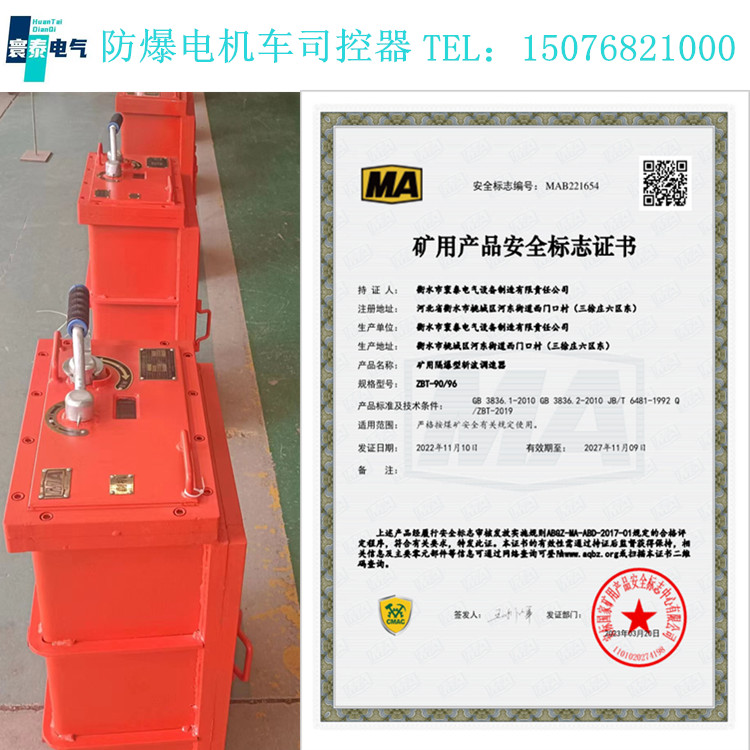

ZBT-90/96防爆电机车司控器

一、产品简介

（1）ZBT系列蓄电池电机车用隔爆型斩波器，是为矿用蓄电池机车设计的调速控制部件，代替电阻调速的控制器。本装置采用模块化设计，结构简单，维修方便。本装置由模块斩波器、控制器和隔爆箱组成，斩波器的主回路关断能力强，触发电路选用集成稳压、集成定时器组合元件等，使整个电路元件少，安装方便，调试容易，工作可靠。经工业试验证明：该装置电路简单，无失控现象很少更换触头，大大减少了维修工作量。使用该装置，机车起动平稳，调速均匀，操作灵活，过载能力强，节约电能20%左右，延长了蓄电池的使用寿命，深受司机、维修人员和基层管理人员的欢迎。

本斩波器安装使用非常方便，只要把原机车电阻调速装置全部拆除，把引线接入本装置相应的接线端子，即可实现起动、调速、停车、换向等功能。

本斩波器分为：ZBT-42/48型、ZBT-90/96型、ZBT-108/140型、ZBT-110/192型四种规格。外形设计除保证隔爆和散热性能外，还考虑了机车驾驶室空间，能与各种型号的矿用增安型和隔爆特殊型蓄电池机车均可配套使用。

我厂新开发的双控斩波器。解决了单控斩波器机车掉头视线不好的弊端。

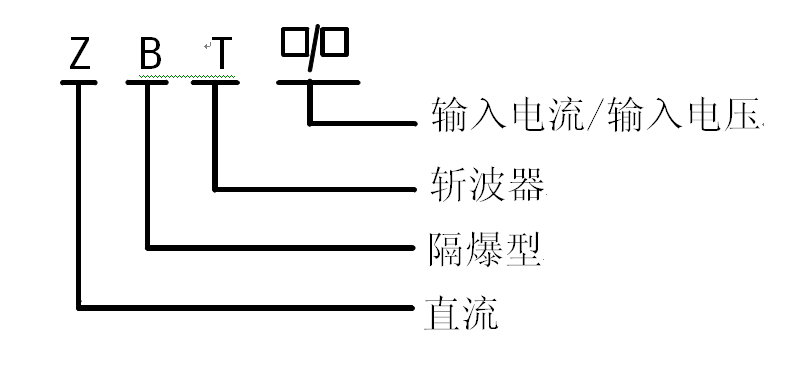

（2）型号含义

二、引用标准 ：Q/TCDJ01-2008、GB3836.2-2000、JB4398-1998

三、基本参数：

1、技术参数

2、外形尺寸：825×598×349

３、工作方式：短时（小时制）

4、使用条件

4.1海拔高度不超过1200m

4.2环境气压80Kpa-110Kpa

4.3、环境温度为-25℃～＋40 ℃且年平均温度不超过25℃

4.4、最湿月的月平均最大相对湿度为90%，同时该月月平均最低温度不大于25℃，短时最大相对湿度允许达95%。

4.5、有甲烷爆炸的煤矿井下、无足以腐蚀金属或破坏绝缘的气体环境中

4.6、在没水和其他液体浸泡的场合
