安装说明:

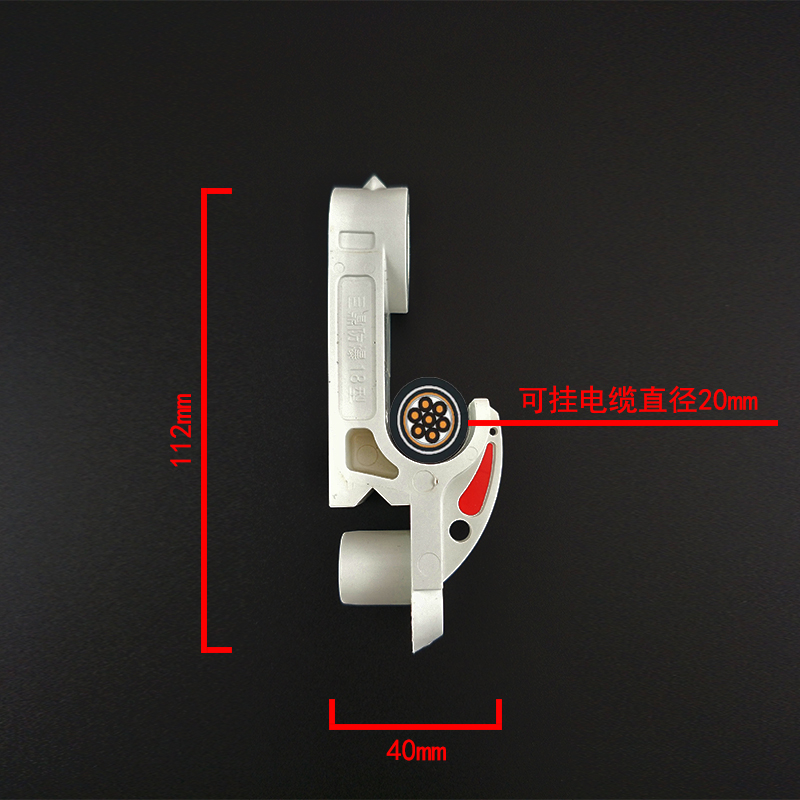

1)根据电缆型号及外径的大小选择适合的电缆挂钩,每0.5m~1m(也可以以电缆线不下垂为限)为一个悬挂单元,每一个单元根据电缆根数悬挂一个或多个电缆挂钩。
2)悬挂时,先将专门螺栓(M14膨胀螺栓)或其它悬挂件穿过挂钩电固定孔固定在井壁上,挂钩固定时,弧形钩呈垂直下垂状。如果多根电缆悬挂需采用一组挂钩两两串联悬挂。
3)两个挂钩串联时,先将固定挂头下端凸起插入挂钩上端凹头内用连接螺栓固定;下一挂钩的上端凹头对准上一挂头下端凸起用连接螺栓固定,(示图一)串联成功,多个挂钩两两串联,以此类推。
4)挂钩(串联)如果是斜巷需要特殊固定,可在下安装孔用专门螺栓(M5.)固定在井壁上。在井巷弧安装串联挂钩组时倾斜角不能*过20度
5)每一单元可串联挂钩个数不宜*过10个。
6)为提高悬挂质量,挂钩的直杆段在静止时**紧靠井壁,如无法做到,应适当减少串联个数或单个单元组悬挂。务使挂钩后壁紧靠井壁,不得悬空。
7)固定完毕,施工人员脚踩实地依次将电缆小心送入弧形钩,完成单元悬挂任务。
8)严禁施工人员以凌空跳跃式将电缆*送入弧形钩,可能使弧形钩在瞬间承受电缆加人体的重量。造成断裂。
9)确认电缆整体进入弧形钩后,施工人员才可放开.电缆。
产品特点
1、阻燃、抗静电—挂钩的抗静电及阻燃成分均匀分布在挂钩本体内,因而抗静电及阻燃性能指标不会因使用时间而受到影响,抗静电及阻燃性能均符合煤矿行业标准,适用于井下易燃、易爆的工作场所。
2、质轻、安装方便—挂钩密度小、重量轻、成本低、运输、安装方便,用在井下安装时不仅能降低工人劳动强度,提高工作效率,而且工程综合造价低。
3、抗老化、耐腐蚀—挂钩抗老化性能好,不易脆化,具有良好的韧性,吸收冲击力。
4、使用寿命长—在正常条件下使用,寿命可达到50年。、
