DSJ100/100/2×220型可伸缩带式输送机器主要用于综合杋械化采煤工作面的顺槽运输，也可用于般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。伸缩带式输送机的主要特征：

    1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力加快回采和掘进进度。

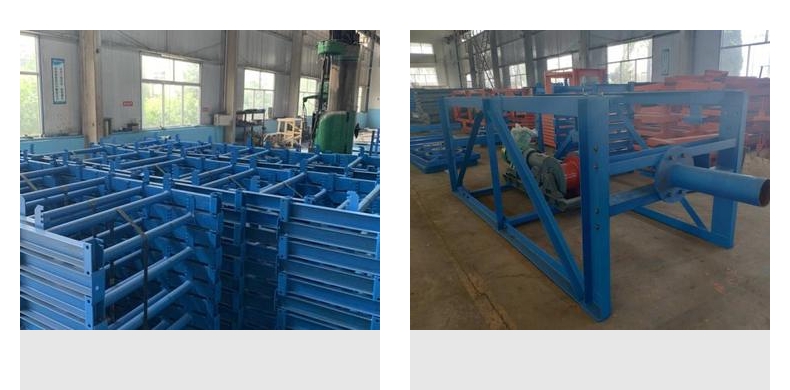

    2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

    3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

    4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

    5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

    6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井，

    DSJ100/100/2×220型伸缩带式输送机分为固定部分和非固定部分二大部分固定部分由机头传动装置、贮带装置、张紧装置、收放胶带装置等组成，非固定部分由无螺栓连接的快速拆装支架，机尾等组成。

    DSJ100/100/2×220皮带机的结构组成

    (1)机头传动装置

    是由传动滚筒、减速器、液力偶合器、机架、卸载端以及头部清扫器等组成，它是整个输送机的驱动装置。

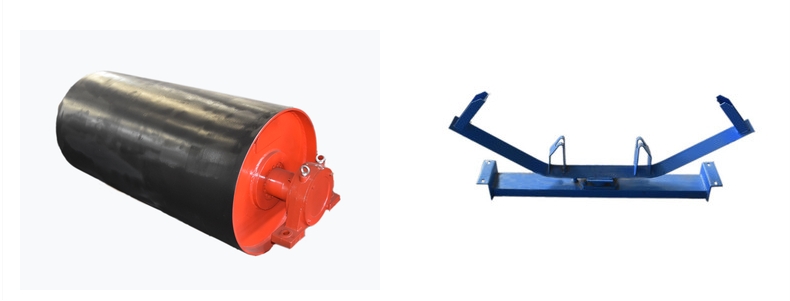

    传动滚筒是焊接结构，在滚筒表面上有一层硫化橡胶，具有防滑及减小初张力的作用。

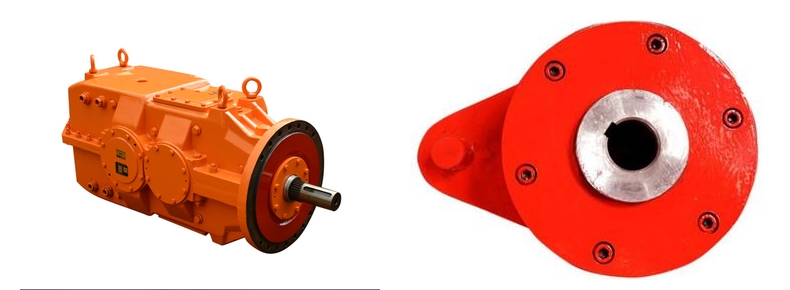

    减速器则采用三级齿轮减速，并通过连接罩，与液力偶合器、电机联成一体，然后固定在机架侧板上。

    液力偶合器是采用YOXD-400型液力偶合器，由泵轮、透平轮、外壳、辅助室外壳和弹性联轴器组成。

    卸载端主要是由卸载滚筒组成，而头部清扫器分重锤清扫器和犁式清扫器两道。

    (2)贮带装置

    是由贮带转向架、贮带仓、支撑小车和张紧车等组成。

    贮带转向架和贮带仓为焊接结构，通过螺栓进行连接；支撑小车由下托滚、车架和车轮等组成，作用是支撑储藏部分的胶带；张紧车由车架、车轮、滑轮组和改向滚筒等组成。

    (3)张紧装置

    是由框架、滑轮组和张紧车等组成，在张紧卷筒的一侧装有离合装置。

    (4)收放胶带装置

    它一般位于张紧车的后部，由机架、调心托滚、胶带卷筒、减速器、电动机以及旋杆等组成。

    (5)机尾

    是由支座、导轨、滚筒座、缓冲托滚以及清扫器等组成。

    (6)综合保护装置

    它具有多种启停控制方式和显示，结构紧凑，性能可靠，且安装使用方便，其中跑偏传感器是胶带输送机的主要保护装置之一。

    DSJ100皮带机的安装

    1、首先，确定输送机的安装中心线和机头机尾的安装位置，将这些基准点在顶底板相应位置上标志出来，以便在铺设机身时对照。

    2、清理巷道底板平整，从机头安装位置到过度架的45米范围内的巷道也要求进行一般性平整。

    3、按照先远后近的顺序把输送机各部件运至该件安装位置后，然后根据已确定的位置按总图要求顺序安装，要求各部分沿中心线方向不得歪斜，整个机身须平直，各连接件的螺栓应拧紧。

    4、铺设上下股输送带，并连接好输送带接头。

    5、用于掘进巷道时，将游动小车放置于贮带装置的右端（后通式采煤时相反），开动张紧绞车，调节输送带张力至适宜程度，即可开空车试运转调整。
