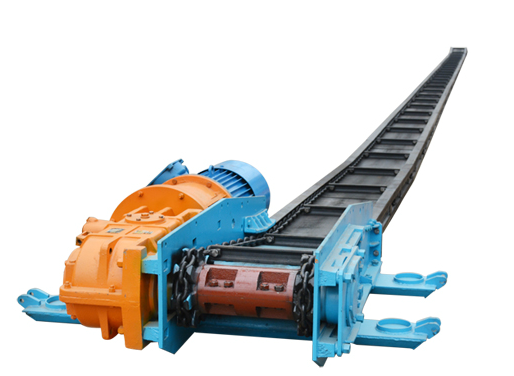

SGB620/40T刮板输送机

2020-08-20 16:17:58 来源：嵩阳煤机 浏览量：839

分享

分享到： QQ好友 微信 新浪微博 百度贴吧 我的搜狐 QQ空间 复制网址


　　SGB620/40T刮板输送机主要用于煤矿薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层炮采、普采、高档普采、综采综放等工作面输送煤炭，也可用于掘进巷道运输和顺槽运输，配套采煤机时，刮板输送机中部槽也是采煤机的行走轨道。刮板输送机是由刮板链牵引，在槽内运送散料的输送机。刮板输送机又称：溜子;电溜子;刮板输送机广泛应用于冶金、煤矿、矿山、建材、电力、化工、水泥、港口、码头、洗煤厂等行业，是用来输送物料的重要运输工具。它是由中部槽、链条、刮板及牵引系统组成。
　　适用于不同条件的采煤工作面，能与各型采煤机和液压支架相配套使用，完成工作面落煤、装煤、输煤、推溜、移架的综合机械化。
　　刮板输送机具有性能可靠、运输力强、传动平稳、适用性强、可弯曲、易于维护等特点。

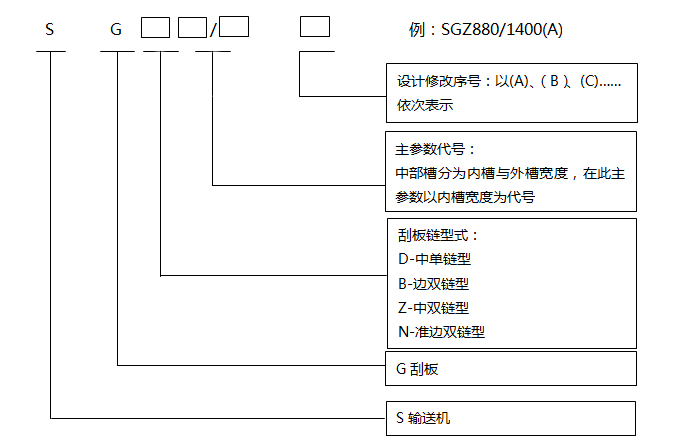

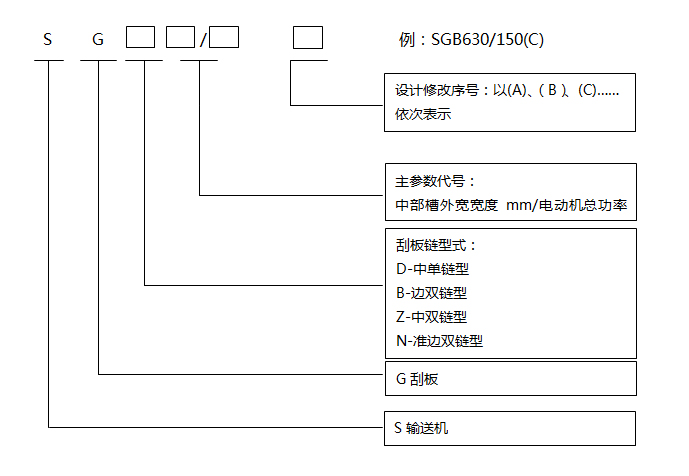

　　执行标准：MT/T105-2006《刮板输送机通用技术条件》轧制槽帮和冷压槽帮的刮板输送机型号编制方法如下：
　　按刮板链形式可分为：中单、中双、边双、准边双链四种形式;
　　按输送能力及电机功率可分为：轻型(单电机P<75kw)、中型(单电机75≤p≤160kw)、重型(单电机200≤p≤400kw)及超重型(单电p>400KW);
　　按应用场所可分为：煤矿井下用输送机、煤矿井上用输送机、非煤矿山用输送机;
　　按卸载形式可分为：端卸式、侧卸式;
　　按中部槽结构可分为：开底式、封底式;
　　按驱动电机形式可分为：单速电动机驱动型式、双速电动机驱动型式。
　　刮板输送机装机功率：5.5kw-320kw，槽宽：280mm-764mm， 输送量：30-700t/h。
　　SGB620/40T刮板输送机使用环境条件
　　环境温度在-10°C～+40°C之间。
　　无破环绝缘的气体或蒸汽的环境中。
　　有甲烷和空气混合物、煤尘等爆炸性气体的环境。
　　海拔高度在2000米以下。
　　无长期连续滴水的地方。刮板输送机的工作原理是将敞开的溜槽作为煤炭、矸石或物料等的承受件，将刮板固定在链条上(组成刮板链)，作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。
　　刮板输送机技术参数
型 号
设计长度(m)
输送量(t/h)
链速(m/s)
装机功率(kw)
圆环链规格(mm)
中部槽规格(mm)
SGD237/5.5V
40
40
0.5
5.5
板式链
2000×237×330
SGD280/7.5
40
30
0.63
7.5
10×40-B
1200×280×125
SGD280/11
60
30
0.63
11
10×40-B
1200×280×125
SGD320/17B
80
40
0.59
17
14×50-B
1200×320×150
SGD320/18.5
80
40
0.59
18.5
14×50-B
1200×320×150
SGD320/22
100
40
0.59
22
14×50-B
1200×320×150
SGD420/22
80
60
0.66
22
14×50-C
1200×420×150
SGD420/30
100
80
0.66
30
18×64-B
1200×420×150
SGB320/18.5
80
40
0.59
18.5
14×50-B
1200×320×150
SGB420/22
80
80
0.88
22
14×50-B
1200×420×150
SGB420/30
100
80
0.88
30
14×50-B
1200×420×150
SGB520/30
100
100
0.88
30
14×50-B
1200×520×150
SGB420/40X
100
100
0.86
40
18×64-B
1500×420×180
SGB520/40
100
120
0.86
40
18×64-B
1500×520×180
SGB620/40T
100
150
0.86
40
18×64-B
1500×620×180
SGB620/80T
160
150
0.86
2×40
18×64-C
1500×620×180
SGB630/150C
200
250
0.86
2×75
18×64-C
1500×630×190
SGB630/180
150
400
0.92
2×90
22×86-C
1500×630×222
SGD630/180
150
400
0.92
2×90
26×92-C
1500×630×222
SGD630/220
150
400
1.07
2×110
26×92-C
1500×630×222
SGB630/220
150
450
1.0
2×110
22×86-C
1500×630×222
SGZ630/220
150
450
1.0
2×110
22×86-C
1500×630×222
SGZ630/264
200
450
0.95
2×132
22×86-C
1500×630×222
SGZ730/220
180
500
1.0
2×110
22×86-C
1500×730×222
SGZ730/264
200
500
1.12
2×132
22×86-C
1500×730×222
SGZ730/320
200
700
0.95
2×160
26×92-C
1500×730×275(铸焊)
SGB764/264
150
600
1.12
2×132
22×86-C
1500×764×222
SGZ764/264
150
600
0.95
2×132
26×92-C
1500×764×222
SGZ764/320D
200
700
0.95
2×160
26×92-C
1500×764×300(铸焊)



---
