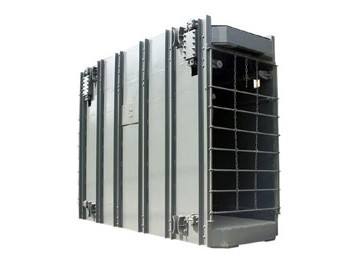

　　罐笼一般用于矿井的副井提升，作提升人员、矿石、设备、材料等。对于中、小型矿井，罐笼也可以作为主井提升，作为提升煤炭使用，罐笼是矿井提升中的重要设备之一。
　　罐笼产品分类
　　(1)按提升钢丝绳的数量可分为单绳罐笼和多绳罐笼。单绳罐笼一般用于不超过400米的矿井，多绳罐笼一般用超过350米的矿井。
　　(2)按罐笼的层数可分为单层、双层和多层罐笼。
　　(3)按罐笼的罐道型式可分为钢丝绳罐道罐笼和刚性罐道罐笼两种，刚性罐笼又可分为钢轨罐道和组合钢罐道。
　　(4)按承载矿车的型号可分为0.5T、1T、1.5T、3T矿车罐笼。
单绳罐笼和多绳罐笼的罐体，均由两个垂直的三节间侧盘体用横梁连接而成。罐体的结构型主要有扁钢行架式和框架式两种，其中后者使用比较广泛。罐体节点的连接主要有铆接、栓接和焊接三种。
　　罐笼产品技术特征
　　技术特性之一(煤矿类单绳系列)
产品名称
型号
矿车数
提升绳最大直径（mm）
允许
乘人数
进出
车方向
重量（kg）
一吨单层单车罐笼
GLG（S）-1×1×1
1
31
12
双向
3630
一吨双层单车罐笼
GLG（S）-1×2×1
1
35
12
双向
4350
一吨单层单车罐笼
GLG（S）-1×1×1
1
31
12
双向
3160
一吨双层单车罐笼
GLG（S）-1×2×1
1
35
12
双向
4438
三吨单层单车罐笼
GLG（S）-3×1×1
1
35
28
双向
6534
三吨双层单车罐笼
GLG（S）-3×2×1
1
55
28
双向
8541
一吨双层单车罐笼
GLG（S）-1×2×2
2
37
11

3428
1.5吨双层单车罐笼
GLG（S）-1.5×2×2
2
43
17
单向
5471
　　技术特性之二(煤矿类多绳系列)
罐笼型号
矿车数
允许
乘人数
罐体
自重
最 大终端
载荷
提升首绳
直径
数量
（辆）
（人）
（kg）
KN
（mm）
根
GDG-1/6/1/2
2
23
4656
157～279
?22～?32
4
GDG-1/6/2/2
2
20
4281
158～267
?22～?32
4
GDG-1/6/2/4
4
46
7959
282～381
?28～?32
4
　　技术特性之三(冶金类罐笼)
　　(一)单绳罐笼：
型号
层数
断面尺寸
适用矿车型号
1#
1层或2层
1300×980
YGC0.5、YFC0.5
2#
1层或2层
1800×1150
YGC0.5、YGC0.7、YFC0.5
3#
1层或2层
2200×1350
YGC1.2、YCC1.2、YFC0.5、YFC0.7
4#
1层或2层
3300×1450
YGC2、YCC2、YFC0.5×2、YFC0.5×4
5#
1层或2层
4000×1450
YFC0.7×2
　　(二)多绳罐笼：
型号
层数
断面尺寸
适用矿车型号
1#
1层或2层
1300×980
YGC0.5、YFC0.5
2#
1层或2层
1800×1150
YGC0.5、YGC0.7、YFC0.5
3#
1层或2层
2200×1350
YGC1.2、YCC1.2、YFC0.5、YFC0.7
4#
1层或2层
3300×1450
YGC2、YCC2、YFC0.5×2、YFC0.5×4
5#
1层或2层
4000×1450
YFC0.7×2、YGC1.2×2



---
