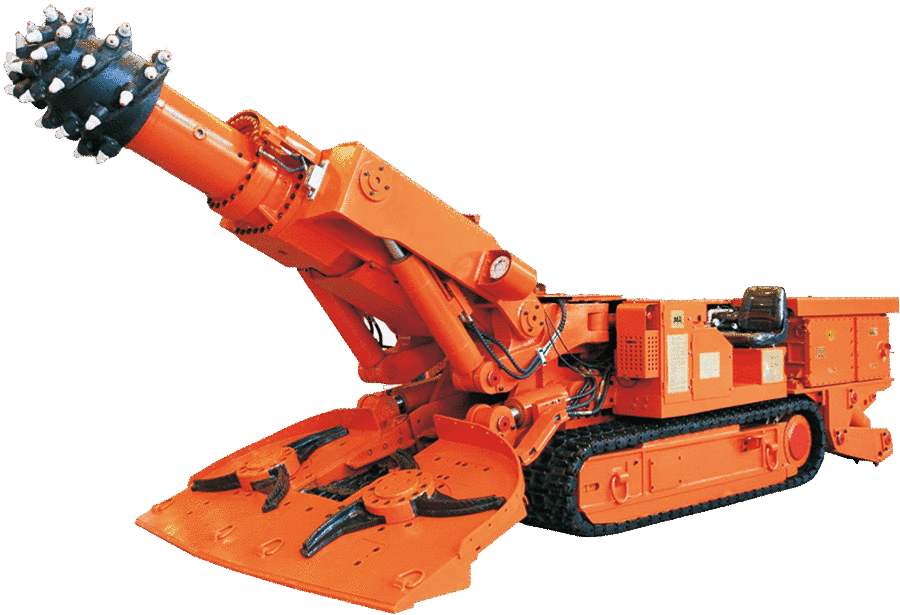

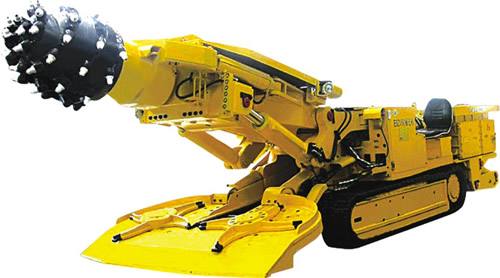

EBZ135掘进机主要用于煤岩硬度≤7的煤巷、半煤岩巷及软岩的巷道、隧道掘进,能够实现连续切割、装载、运输作业。定位截割断面20m2(截割宽度5.1米,高度4.0米),经济截割硬度≤70MPa,最大可截割硬度80MPa,纵向工作坡度≤±18°。
EBZ135掘进机保护性能
(1)所有安标受控配套件均取得煤矿安全标志证;
(2)掘进机设有起动报警装置和前后照明灯;
(3)掘进机设有制动系统及防滑保护装置;
(4)截割机构和装运机构的传动系统设有过载保护装置;
(5)油泵电机和截割电机、二运电机之间启、停顺序,在电控系统中有闭锁装置;
(6)液压系统有过滤装置,还设有压力、油温、油位显示等保护装置;
(7)电控系统设有紧急切断和闭锁装置,在司机座位另一侧还装有紧急停止按钮;
(8)掘进机设有内、外喷雾系统,并有过滤装置、漏水检测及保护功能。
EBZ135掘进机技术特点
电控系统
EBZ135掘进机采用隔爆及本质安全型开关箱和本质安全型操作箱,体积小、重量轻、操作灵活、安全可靠;主要控制器安装在一个封闭的壳体内,有效屏蔽电磁干扰;液晶屏幕工况显示,操作界面菜单式,参数设置灵活安全;具有过压、电机过载、缺相、短路、超温、漏电闭锁等功能。
液压系统
EBZ135型掘进机液压系统采用恒功率、压力切断、负载敏感控制,主要液压元件均采用国际知名品牌。切割头切割头采用仿真技术进行优化,布置合理,破岩能力强。
喷雾系统
EBZ135型掘进机喷雾系统具有内外喷雾,强化外喷雾,外喷雾形式设计合理。
运输机
运输机采用平直结构,与铲板搭接顺畅,运输通畅。
行走机构
行走驱动系统采用国际先进技术的马达和减速机的高度集成,输出扭矩大,适应大倾角作业。如果运输中重量或总高有限制,可拆解运输。
EBZ135掘进机技术参数
项目 | 参数 | ||
整机质量 | 43t | ||
外 | 长 | 8932mm | |
宽 | 铲板 | 2800mm | |
机身 | 2205mm | ||
高 | 截割头水平放置高点 | 1862mm | |
机身 | 1545mm | ||
卧底深度(伸缩/不伸缩) | 400/200mm | ||
地隙 | 180mm | ||
定位切割 | 高度(伸缩/不伸缩) | 4740/4350mm | |
范围 | 宽度(伸缩/不伸缩) | 4842/4670mm | |
面积(伸缩/不伸缩) | 23/20m2 | ||
龙门高度 | 420mm | ||
经济切割煤岩抗压强度 | ≤70/60MPa | ||
爬坡能力 | ±18° | ||
行走速度 | 6m/min | ||
接地比压 | 0.131MPa | ||
总功率 | 210KW | ||
切割电机功率 | 135KW | ||
泵站电机功率 | 75KW | ||
供电电压 | AC1140/660V | ||
供电频率 | 50HZ | ||
切割头转速 | 38r/min | ||
装载能力 | 星轮式4.32m3/min | ||
履带外宽 | 2200mm | ||
涨紧形式 | 油缸涨紧、卡板锁紧 | ||
喷雾水压 | 外喷雾水压≥1.5MPa | ||
内喷雾水压≥3MPa | |||
不可拆卸件尺寸 | 3.53*1.54*1.38(m) | ||
不可拆卸件数量 | 5460kg |
