怎样计算安全阀整定压力 安全阀整定压力的确定与偏差

2020-07-23 09:57:10 来源:互联网 浏览量:158


  安全阀的整定压力也叫开启压力,是关系到设备受压过高时安全阀是否能及时开启的重要参数。我们平时每年一次校验的安全阀主要是查看安全阀的内部有无损伤,密封面有无破损,再就是对安全阀整定压力的重新整定,使之保持安全阀的最佳开启状态。看到了安全阀压力整定的重要性,那怎样计算安全阀整定压力?安全阀整定压力的确定与偏差是什么?下面跟着小编一起来看看吧!

  安全阀整定压力计算方式(以汽锅炉及压力容器的计算方法为例)

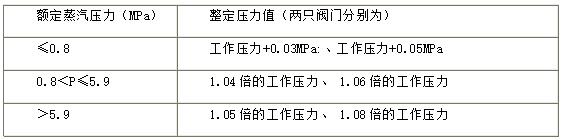

  1、蒸汽锅炉安全阀的整定值


  注:①锅炉上必须有一个安全阀按表中较低的整定压力调整。②表中的工作压力,系指安全阀装置地点的工作压力。③省煤气、再热器的整定压力为装设地点工作压力的1.1倍。

  2、压力容器安全阀的整定压力

  只安装一只安全阀时,开启压力不应大于设计压力,且密封实验压力大于容器的最高工作压力, 即:

  最高工作压力<开启压力≤设计最高工作压力

  (开启压力一般为最高工作压力的1.05-1.1倍)

  安全阀的整定参数一项比较严谨的工作,选择恰当整定压力参数将直接影响设备的安全,在此提供以上计算方法供同志们学习交流之用,来保证我们共同工作在安全的环境之中。

  安全阀整定压力的确定与偏差

  (1)蒸汽锅炉用安全阀

  1、锅筒(锅壳)及过热器上的安全阀整定压力应按表1。

  2、省煤器、再热器、直流锅炉启动分离器的安全阀整定压力为装设地点工作压力的1.1倍。

  3、整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力为0.5~2.3MPa时为±3%整定压力,当整定压力为2.3~7.0MPa时为±0.07MPa,当整定压力大于7.0MPa时为±1%整定压力。

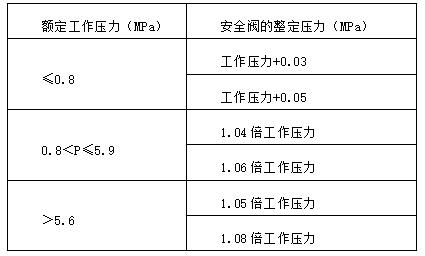

  表1锅筒(锅壳)及过热器上的安全阀整定压力


  注:锅炉上必须有一个安全阀,按表中较低的整定压力进行调整。对有过热器的锅炉,按较低压力进行调整的安全阀,必须为过热器上的安全阀,以保证过热器上的安全阀先开启。表中的工作压力,对于脉冲式安全阀系指冲量接出地点的工作压力,对其他类型的安全阀系指安全阀装置地点的工作压力。

  (2)热水锅炉用安全阀

  1、安全阀整定压力应按表2。

  2、整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

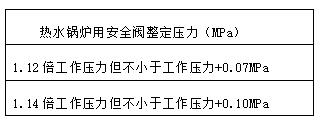

  表2


  注:锅炉上必须有一个安全阀按表中较低的整定压力进行调整。这里的工作压力是指与安全阀直接连接部件的工作压力。

  (3)固定式压力容器用安全阀

  1、固定式压力容器上只装一个安全阀时,安全阀整定压力不应大于压力容器的设计压力;固定式压力容器上按装多个安全阀时,其中一个安全阀的整定压力不应大于压力容器的设计压力,其余安全阀的整定压力可适当提高,但不得超过设计压力的1.05倍。

  2、整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

  (4)移动式压力容器用安全阀

  1、安全阀的整定压力为罐体设计压力的1.05~1.10倍,回座压力不低于开启压力的0.8倍,低温深冷型罐车安全阀的整定压力不得超过罐体设计压力。

  2、整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

  (5)压力管道用安全阀

  1、工业金属管道用安全阀整定压力为最大工作压力的1.05~1.1倍;石油天然气站内管道用安全阀整定压力为最大工作压力的1.05~1.15倍。

  2、整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

  (6)医用高压氧舱用安全阀

  1、安全阀的整定压力为最高工作压力+0.02MPa。

  2、整定压力偏差为±0.015MPa。

  (7)压缩机用安全阀

  1、安全阀的整定压力为最高工作压力+0.02MPa。

  2、整定压力偏差:当整定压力小于等于0.5MPa时为±0.015MPa,当整定压力大于0.5MPa时为±3%整定压力。

  以上就是说小编为大家介绍的怎样计算安全阀整定压力?安全阀整定压力的确定与偏差是什么?的全部内容,希望大家看过之后对安全的整定压力能有一定的了解。安全阀整定压力是开阀压力,即达到这一压力值或超过时安全阀会打开。
