目前矿井气主要成分的检测分为两大类,一是取样分析法,二是快速测定法。取样分析法用仪器如GC-4085,分析精度高,定性准确,分析速度快,一次进样可以同时完成多种气体的分析;但所需时间长,操作复杂,技术要求高。一般用于井下火区成分检测或需精确测定空气成分的场合。快速测定法是利用便携式仪器在井下就地检测,通常这种检测仪一次检测组份较少,需要多台仪器,且分析精度差,分析周期长。因此 GC-4095型煤矿用便携式气相色谱仪应运而生,该系统集成化和半自动化程度高、功能齐全,结构设计合理、新颖、操作简单,适用于各种分析流程的需要,具有分析检测精度高,分析周期短的优点,适用于矿井气体全组份分析。
具有《矿用产品安全标志证书》

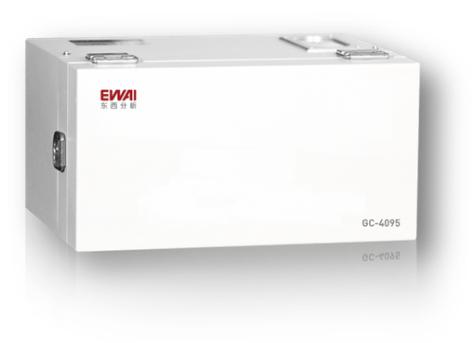

GC-4095型便携式气相色谱仪应用范围
GC-4095型煤矿用便携式气相色谱仪,主要应用于对矿井下的空气成分的多组份(氧气、氮气、甲烷、乙烯、乙烷、乙炔、 一氧化碳、二氧化碳等)进行分析,可以用于矿井作业现场对矿井气体全组份分析,或者用于实验室分析,早期预测预报煤层自燃发火,监测煤自燃过程中气体组份浓度变化规律,防止自燃发火和瓦斯爆炸。
该仪器用于矿井作业现场分析时,采用现场直接取样,取样完成后仅需切换六通阀即可完成进样。
分析煤层氧化升温过程中自然发火标志气体组分浓度,确定煤层自燃发火火原点位置。
GC-4095型煤矿专用气相色谱仪特点
该仪器技术先进,设计合理,携带方便;
分析气体成份为:氧气、氮气、甲烷、乙烯、乙烷、乙炔、 一氧化碳、二氧化碳等组份;
采用高精度气体热导传感器,采用硅微技术,功耗低、温度范围广、灵敏度高、检出限低、检测精度高;
重量轻,体积小巧,设计新颖,自带载气气瓶,自带可充电锂电池,适用于应急监测和现场分析;
工作环境要求低,室温下工作无需加热只需稳定仪器;
仪器设计合理,六通阀进样,一次进样,即可分析多组份矿井气体含量;
分析周期短,全分析不大于13分钟;
应用方便,只需一种气体作为载气,无需燃气和助燃气体;
非破坏性检测,可对待测气体进行二次分析、检测;
操作简单,转动六通阀进样后,仪器自动启动开始出峰,待组份全部检测完毕自动停止,无需处理直接得出含量报告。
仪器内置存储卡,用USB延长线连接计算机,在计算机上能够找到仪器的存储卡,并可以查询带文件名标示的数据文件“*.txt”,并在计算机上打开。查询不同采样编号的各组份浓度数据。
主要技术参数
(1)主机
1色谱具有六通阀进样系统,六通阀上装有进样光耦,使保留时间有特好准确性,数据更加准确。
※ 2重量: ~6kg
※ 3外形尺寸: 长310 mm×宽160 mm×高250 mm
※ 4电源: 11.1V,(2500) mAh充电电池
5最大运行时间:8小时
6大屏幕触摸液晶显示
※ 7液晶屏可显示电池电量、分析时间、启动开关、切换键、翻页键、信号电平值、被测组份色谱图、组份浓度图;
※ 8可以通过USB输出线和数据工作站连接读出各组分的峰高或面积数据和浓度含量;
气体热导传感器技术指标:
9噪声:≤0.15 mV
10漂移:一个分析周期13 min内基线漂移不超过2 mV
11最小检测量:当进样量0.2 mL时,峰高定量:对 CH4≤0.02 %。
12进样量0.2ml,C2H4、C2H2、C2H6最小检测浓度不小于300 μL / L
13定量重复性:≤ 3%
※ 14 具有《矿用产品安全标志证书》,适合井下工作;无需其它采样设备。
(2)A5000工作站软件 (专用)
1全中文Windows 98,Windows XP,Windows 2000,兼容Windows7 系统平台
2多样化的定量方法,包括外标法、内标法、归一法等
3采样灵敏度:0.1μv/s;
4量程:-1 v ~1v;
5可检测峰数:2000个;
6谱图最大存储量:20小时/次;
7测量精度(线性度):±0.2%
8重复性:±0.1(峰面积);±0.2(峰高)
