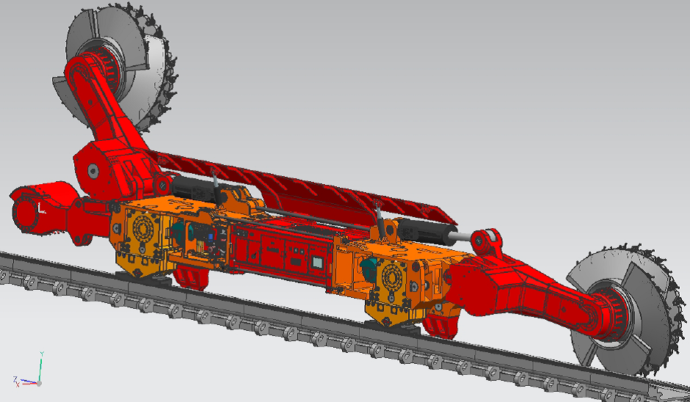

一、MG900/2300-WD型采煤机总图
二、MG900/2300-WD型采煤机技术参数及技术特征
1、采煤机技术参数:
1.1 整机技术性能指标
1.1.1 煤的单向抗压强度:≥30MPa;
1.1.2 适应夹矸的单向抗压强度:60MPa~100 MPa
1.1.3 适应的工作面倾角:0~30°
1.1.4 适应的工作面走向倾角:±0~5°。
1.1.5 采高:3.0-5.7m
1.1.6 煤层硬度:f≤4
1.1.7 供电电源:3300V(±12%),50HZ
1.1.8 所有电机功率为连续功率。
1.1.9 装机总功率: 2140kw
1.1.10截割功率: 2×900kw
1.1.11交流牵引电机功率: 2×150kw
1.1.12泵电机功率:40kw
1.1.13控制形式:一拖一控制,交流变频调速。
1.1.14机面高度:2600mm(带档杆)
1.1.15卧底量: 650mm
1.1.16配套机槽宽:1000mm
1.1.17电牵引摆线轮销轨式 节距147mm
1.1.18牵引力:1050-599.68KN
1.1.19牵引速度:0-14.6-28m/min
1.1.20电机冷却方式:水冷
1.1.21摇臂长度:3089
1.1.22摇臂上摆角度:46.8°
1.1.23摇臂下摆角度:25.24°
1.1.24摇臂摆动中心距:9509
1.1.25最大不可拆卸尺寸:3750×1900×1800mm
1.1.26最大不可拆卸重量:≤18t
1.1.27总重量:128t
1.2 滚筒直径3000mm,滚筒的有效截深865mm,选用肯纳金属镐型截齿重型滚筒,为分体式滚筒,配端面齿。滚筒转速26.38r/min。滚筒转速保证割煤能力及装煤效果。
2 、采煤机主要技术特征:
2.1 关键部位轴承选用SKF进口产品(特制轴承除外)。
2.2 变频器选用进口ABB产品,可编程控制器、调高泵、密封件、电器开关选用进口高质量产品。
2.3 采煤机摇臂升降油缸设有防护装置。
2.4 采煤机机身上部带有液压调节可活动的防护板。
2.5行走箱驱动轮花键轴强度可靠,通过电气保护,在电机输出部位设计剪切轴,机械传动系统安全系数足够,运行可靠平稳。
2.6 行走轮选用优质合金钢40CrNiMoA, 行走轮销轴设计为阶梯轴,便于拆卸。
2.7 采煤机装有密封注油装置,多点润滑装置,并配有动力注油泵。油脂润滑的各部位应采用3-5处集中润滑,并有废油排放出口。
2.8 行走箱顶部安装稀油滴油润滑装置,能够对驱动轮、齿轨轮等开式部分进行滴油润滑。
2.9 所有减速箱和油箱在行人侧设置油位观察窗。
2.10 内、外喷雾要满足煤矿安全规程规定的灭尘要求。装有高负压除尘装置。
2.11 具有故障自诊断显示功能和中文显示功能。
2.12 采煤机具有有线和无线遥控功能,实现对采煤机的操作。
2.13遥控器的电源采用干电池电源,连续工作时间达到30d。
2.14采煤机起动前能发出预警信号。
2.15 采煤机有水压、水量保护。
2.16装有能停止刮板机运行的闭锁装置,
2.17起动前能发出预警信号。
2.18采煤机电控装置具有过载、过流、过压和欠压保护及接地漏电保护。
2.19采煤机上装有能停止刮板机运行的闭锁装置和瓦斯报警断电装置及断电后检测装置。
2.20采煤机电器外壳防护等级不低于IP55,本安防护等级不低于IP67,防爆等级ExdI。
2.21设备取得国家煤矿安全标志证书和″MA″标志。
2.22采煤机采用可编程控制器对整机控制。通过彩色中文液晶显示器显示系统参数和运行工况,具有截割电机恒功率控制,温度保护,牵引系数的短路及过流、过载等保护。
2.22装有能停止刮板机运行的闭锁装置,采煤机和三机有手动和联动停机功能,以满足自动化工作面的需求。
四、采煤机技术参数
1、截割部:
1.1摇臂 直摇臂
型号: M341.1.00
生产厂家: 太重煤机有限公司
结构:电机—一轴—二轴—三轴—惰轮—双联齿轮—双行星减速—滚筒
减速级数: 二级减速+双行星减速
齿轮精度: 6级
齿的表面硬度(HB): HRc58~62
长度(mm): 3089
摆角(±°): +46.8°~-25°
调高范围(mm): 3000~5700
润滑方式: 飞溅式润滑、分腔润滑
调高油缸的布置形式和技术参数: 铰接在摇臂与主机架上
行星头外径: φ1040mm
壳体材料: 合金铸刚,局部硬面处理。
设置扭距轴、离合器,高速轴油封用进口密封。
重量(t): 18
1.2 灭尘系统(内外喷雾分别列出)
类型: 高压内喷雾,由内外喷雾管送至滚筒上喷嘴
水量(l/min): 180 l/min
水压(MPa): 7Mpa
灭尘效果: 良好
类型: 低压外喷雾、负压外喷雾,由减压冷却后送到外喷雾
水量(l/min): 120 l/min
水压(MPa): 2Mpa
喷嘴数量(个): 24
灭尘效果: 良好
类型: 负压(高压)外喷雾
水量(l/min): 60 l/min
水压(MPa): 7Mpa
喷嘴数量(个): 6
灭尘效果: 良好
1.3 冷却方式和主要技术参数
需要的水压和水量(MPa、l/min): 7MPa 360l/min
冷却水的排放方式: 外喷雾
2、牵引部
类型: M341.3.00
生产厂家: 太重煤机有限公司
最大牵引力(kN): 1240kN
最大牵引速度(m/min): 28m/min
最大牵引力时的牵引速度(m/min):14.6m/min

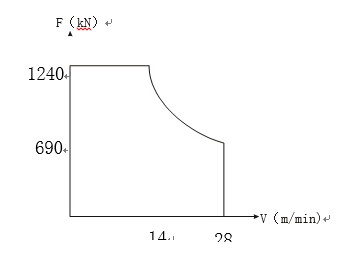

牵引力和牵引速度的关系曲线图:
冷却方式和它的主要技术参数: 水冷
牵引部的尺寸(L×W×H mm): 1380x1300x570
牵引部重量(kg): 4620
3、牵引末级传动装置
结构形式: 双排
润滑方式: 干油润滑
齿轮模数: 25
大修周期(Mt): 3
4、采煤机的其它机械部分:
滑靴类型: 平滑靴
接触面积(mm2): 195,000 mm2
接触比压(MPa): 2.56MPa
5、润滑:
润滑油的类型: 中极压工业齿轮油N460
润滑方式: 飞溅式润滑、分腔润滑
润滑脂的类型: 锂基脂润滑
是否采用集中润滑方式: 是
6、电机:
6.1 截割电机
制造厂家: 抚顺电机
型号: YBC-900(G)
额定功率(KW): 900Kw
额定电压(V): 3300V
额定电流(A) : 178A
额定功率因数(cosΦ): 0.89
额定转速(r.p.m): 1485 r.p.m
起动扭矩/额定扭矩: 1.8
起动电流/额定电流: 5.5
最大扭矩/额定扭矩: 2.2
频率(Hz): 50Hz
绝缘等级: H
接线方式: Y
工作方式: S1
防爆的类型和标准: ExdI
防护等级: IP55
冷却方式: IC3W7(机壳水冷)
允许温升(℃): 135℃
过热保护: PTC135℃及PT100
制造标准: MT476-1996《YBC系列采煤机用三相异步电动机》
6.2 牵引电机
制造厂家: 抚顺电机
型号: YBQYS2-150(A)
额定功率(kw): 150
额定电压(V): 660
额定电流(A): 93
额定功率因数(cosφ): 0.86
额定转速(r.p.m): 1480(3500max)
起动扭矩/额定扭矩: 2.2
起动电流/额定电流: 6.0
最大扭矩/额定扭矩: 2.5
频率(Hz): 50
额定频率: 50Hz
绝缘等级: H
接线方式: △
工作方式: S1
防爆的类型和标准: ExdI《GB3836-2000》
防护等级: IP44
冷却方式: IC3W7(机壳水冷)
允许温升(℃): 135
过热保护: PTC150℃及PT100
制造标准: Q/FDJ02.03-94
6.3 泵电机
制造厂家: 抚顺电机
型号: YBRB-40(G)
额定功率(kw): 40
额电电压(V): 3300
额电电流(A): 7.9
额定功率因数(cosφ): 0.87
额定转速(r.p.m): 1466
起动扭矩/额定扭矩: 2.2
起动电流/额定电流: 6.0
最大扭矩/额定扭矩: 2.2
频率(Hz): 50
额定频率: 50Hz
绝缘等级: H
接线方式: Y
工作方式: S1
防爆的类型和标准: ExdI《GB3836-2000》
防护等级: IP44
冷却方式: IC3W7(机壳水冷)
允许温升(℃): 135
过热保护: PTC150℃及PT100
制造标准: MT/T575-1996
7、采煤机电控箱:
额定电压(V): 3300V
额定电流(A): 515A
控制电压(V): 660V
保护类型: 自动
保护设定值的范围: 各部分分别设定0~150A
接入电缆的规格型号: MCP-3X150+1X90+7X10
接入电缆的最大外径(mm): φ85
防爆类型和标准: Exd[ib]I
制造标准: GB3836-1-4-2000
8、变频器:
变频器容量: 260KVA
额定功率: 150kW
数量: 2个
输入电压: AC660/50HZ
输出频率: 1.6—100HZ
9、遥控器:
型号: FJF(本安)
生产厂家: 太重煤机有限公司
工作频率(Hz): 425MHz-470MHz
电源类型: 两节5号干电池
工作电压: 3V
连续工作时间: 1个月(更换干电池)
有效控制距离(m): 50米
有效控制距离(m): 50米
