KXBC-15/380DZ 矿用防爆阀门控制箱

2020-05-09 14:09:44 来源:互联网 浏览量:725


  一、KXBC-15/380DZ 矿用防爆阀门控制箱产品介绍

  近年来随着煤矿自动化水平的提髙,手动阀门很难适应现代发展的需要,在新设计和老矿改造中都改用电动阀门。KXBC型隔爆型阀门电动装置控制箱,是专为煤阀自动化系统配套的电动阀门控制箱,产品执行国家有关隔爆产品的相关规定,执行 GB3836.1-2000《爆炸性气体环境用电器设备第1部分:通用要求》、GB3836.2-2000《爆炸 性气体环境用电器设备第2部分隔爆型“d”》及企业标准Q/320412BSK002-2007 《KXBC-9/660(380)DZ矿用隔爆型阀门电动装置控制箱》。

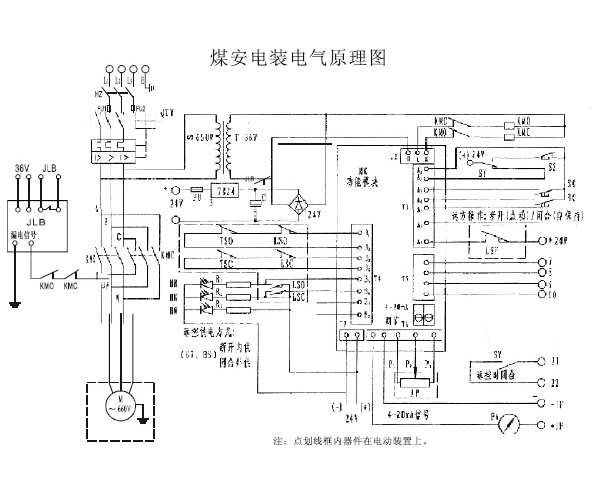

  二、KXBC-15/380DZ 矿用防爆阀门控制箱接线原理图

  KXBC-15/380DZ 矿用防爆阀门控制箱

  三、KXBC-15/380DZ 矿用防爆阀门控制箱技术性能

  ⑴本装置选用ABB的MSI 16电机起动器,根据阀门电动装置选定整定电流,可对电 机和线路进行髙效可靠的短路、过载及断相保护。

  ⑵该装置安装JLB-2型漏电闭锁继电器,只要电机对地有漏电现象,在未得电运行之 前,该装置就能识别,切断控制回路电源,确保设备及人生安全。

  ⑶本装置能直观反应阀门的运行过程,红灯闪烁表示开向运行,红灯亮表示全开到位, 绿灯闪烁表示关向运行,绿灯亮表示全关到位。

  ⑷可提供4~20mA标准阀位信号,该信号经光电隔离抗干扰能力较强,可远传至用户 监控,用以监控阀门开关的全过程。

  (5)河提供远方/就地控制两种选择。

  四、KXBC-15/380DZ 矿用防爆阀门控制箱使用调试方法

  ①先通过电动装置上的手轮,根据阀门行程,将电动装置行程控制机构上的关到位、 开到位行程开关调整好。

  ②根据阀门的zui大转圈数将开度齿轮组上的齿轮调到相应位置上,使阀门处在全关 位置,转动电位器在零位,使电位器轴上的齿轮与开度轴上的齿轮啮合,拧紧电 位器轴上的紧定螺钉,取样电位器转角必须保证在120〜270度之间,否则需调 节行程转圈数的设置。

  ③转动电动装置手轮将阀门处在中间位置。

  ④接通电源,此时电源指示灯亮,将控制开关切换到现场位置,按下关阀按钮,此 时阀门应向关方向动作,如向开方向动作,则调换电机或电源相序。

  ⑤按关向按钮,此时关向灯(绿灯)闪烁,同时观察开度表指针应向4mA方向移 动,如反之,则对调取样电位器的PI、P3。

  ⑥关闭阀门至全关位置,调节模块上4mA调整电位器,使之输出4mA。

  ⑦打开阀门至全开位置,调节模块上20mA调整电位器,使之输出20mA。
